09-1 組裝頭部組合件與身體組合件
所需零件：
C01 頭部組合件 x1 | 11號螺絲 (M3_L8 MM30080-2) x4 |
X 箱 | 配件收納盒 |
⚠ 在開始安裝【頭部組合件】之前，請先檢查圈起處的【連接線】是否有鎖上 / 鎖緊，此連接線為觸控感應所用，未鎖上 / 鎖緊會造成觸控感應不良。
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
將頭部組合件鎖在脖子上｜步驟說明
- 將**【C01 頭部組合件】臉部朝下平放，將【身體組合件】**的脖子部分，安置到頭部對應位置。

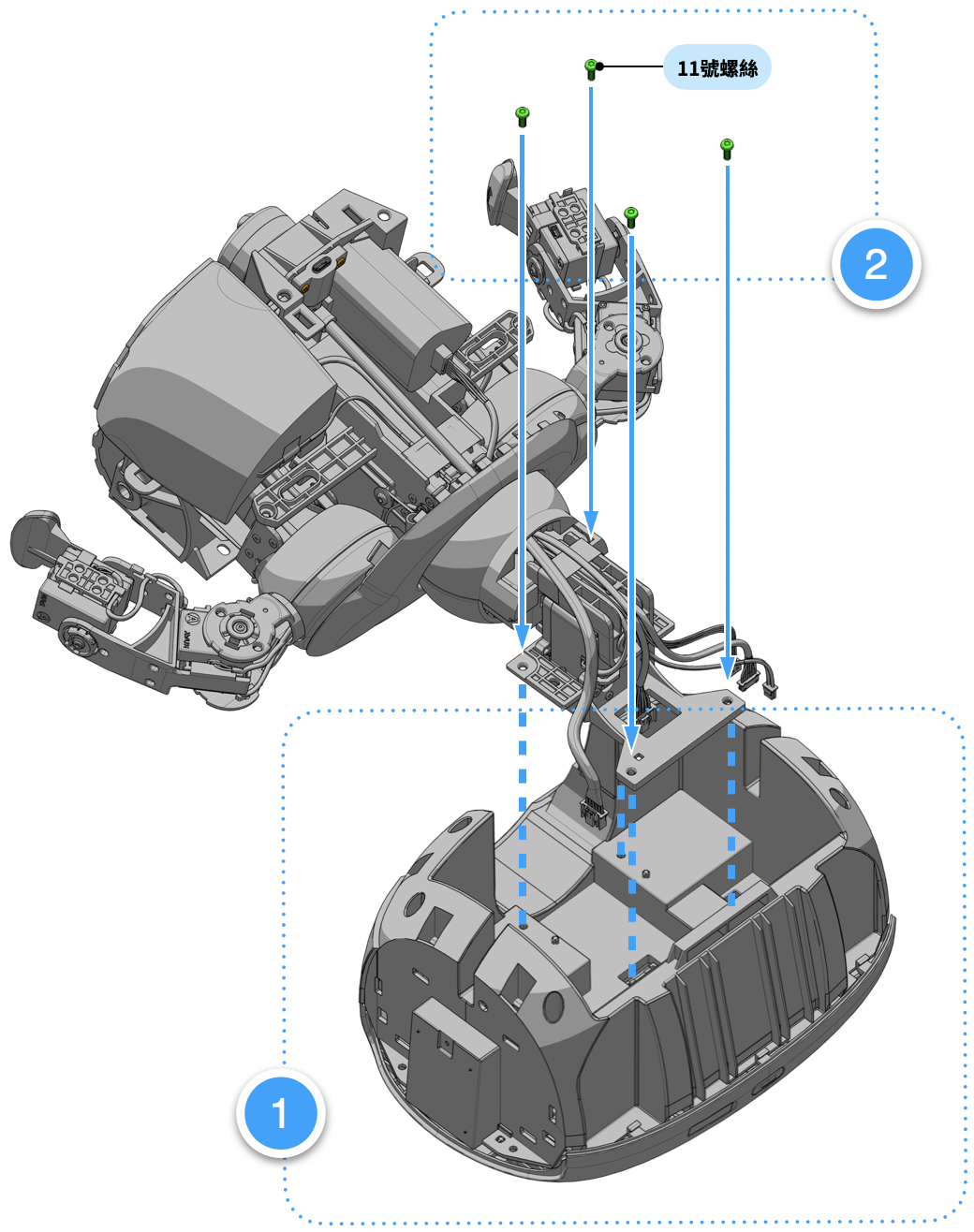

- 用**【11號螺絲 (M3_L8 MM30080-2)】** 鎖緊固定，共 4 顆。

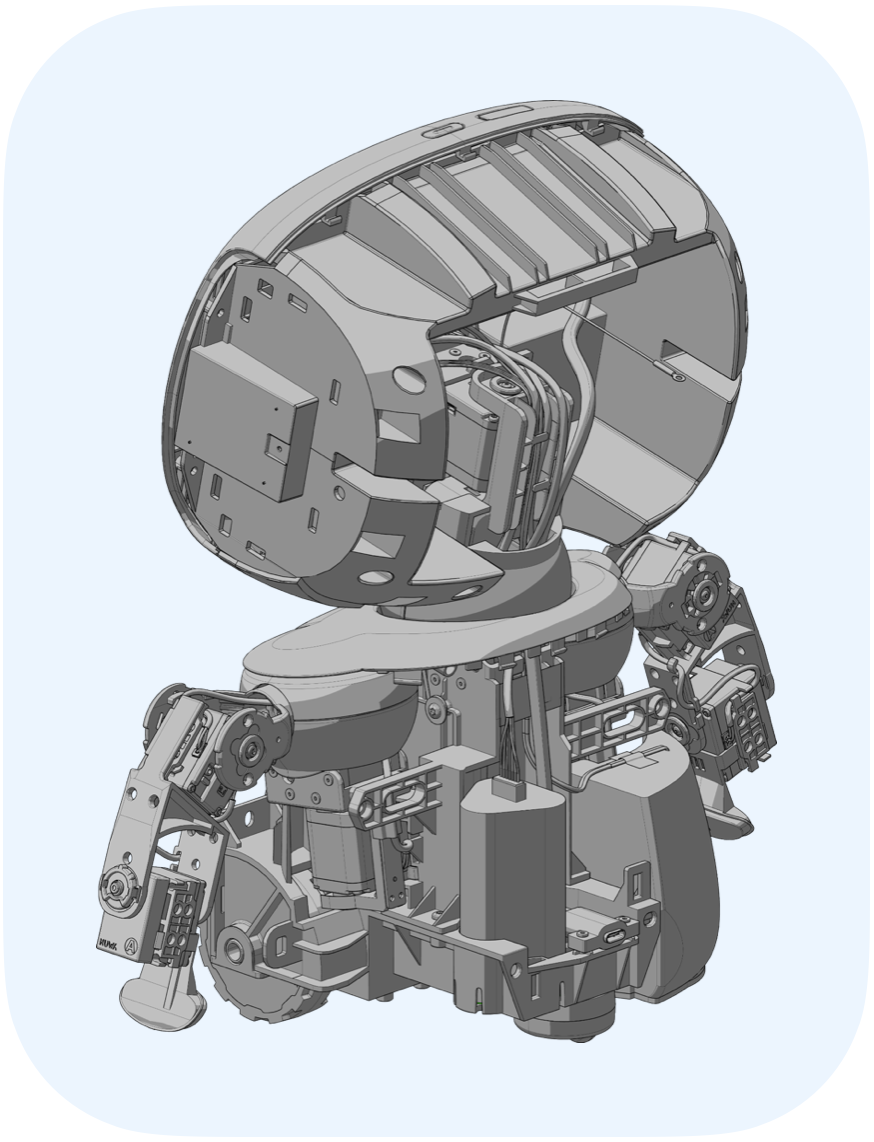

- 完成組裝頭部組合件與身體組合件！

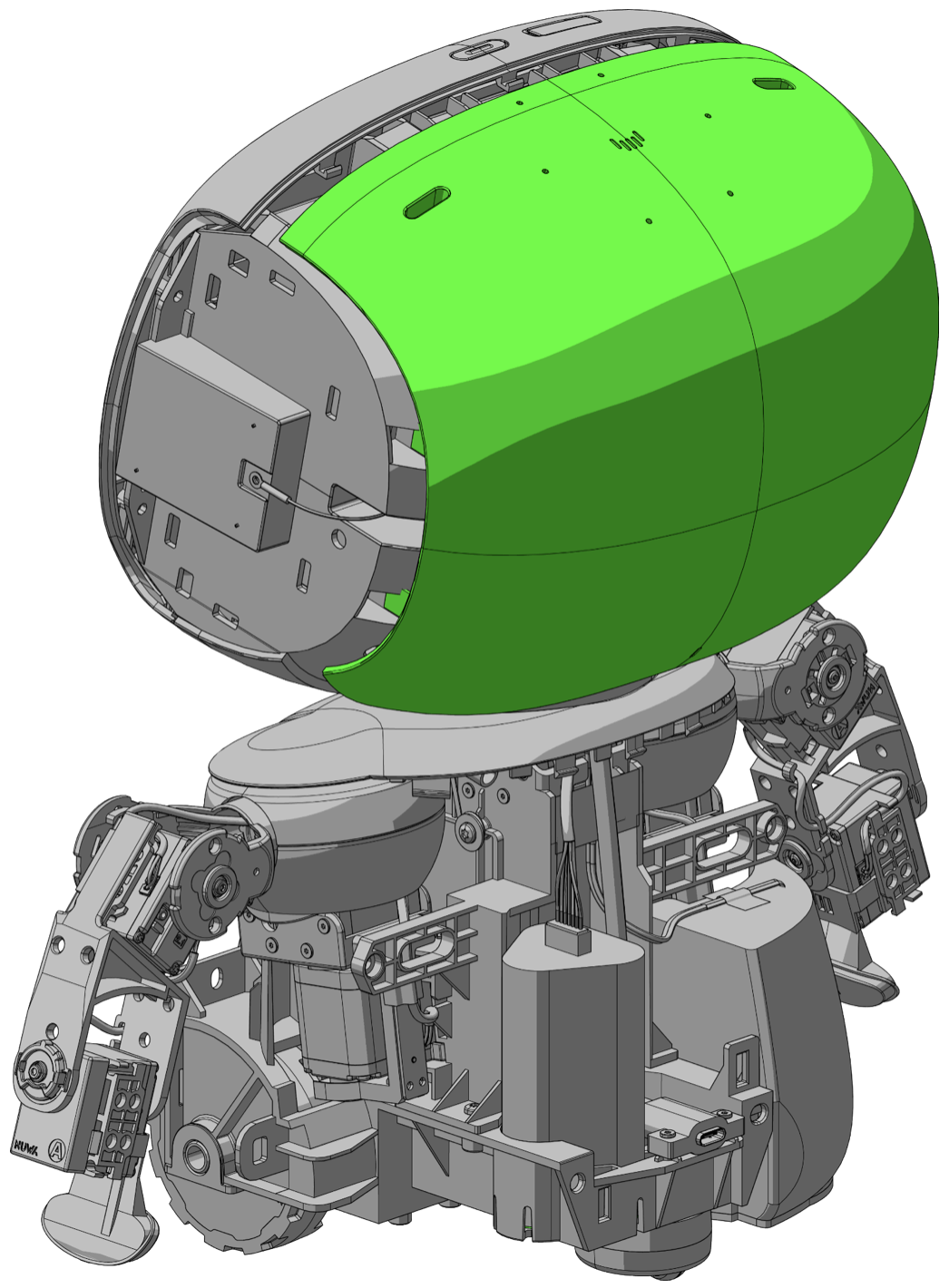

完成圖
09-2 安裝頭部內連接線
所需零件：
連接線 17 HEAD x1 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
安裝頭部連接線｜步驟說明
- 將**【連接線 17 HEAD】**插入頭部主板插座，並依照圖示將線穿出頭部組合件 。

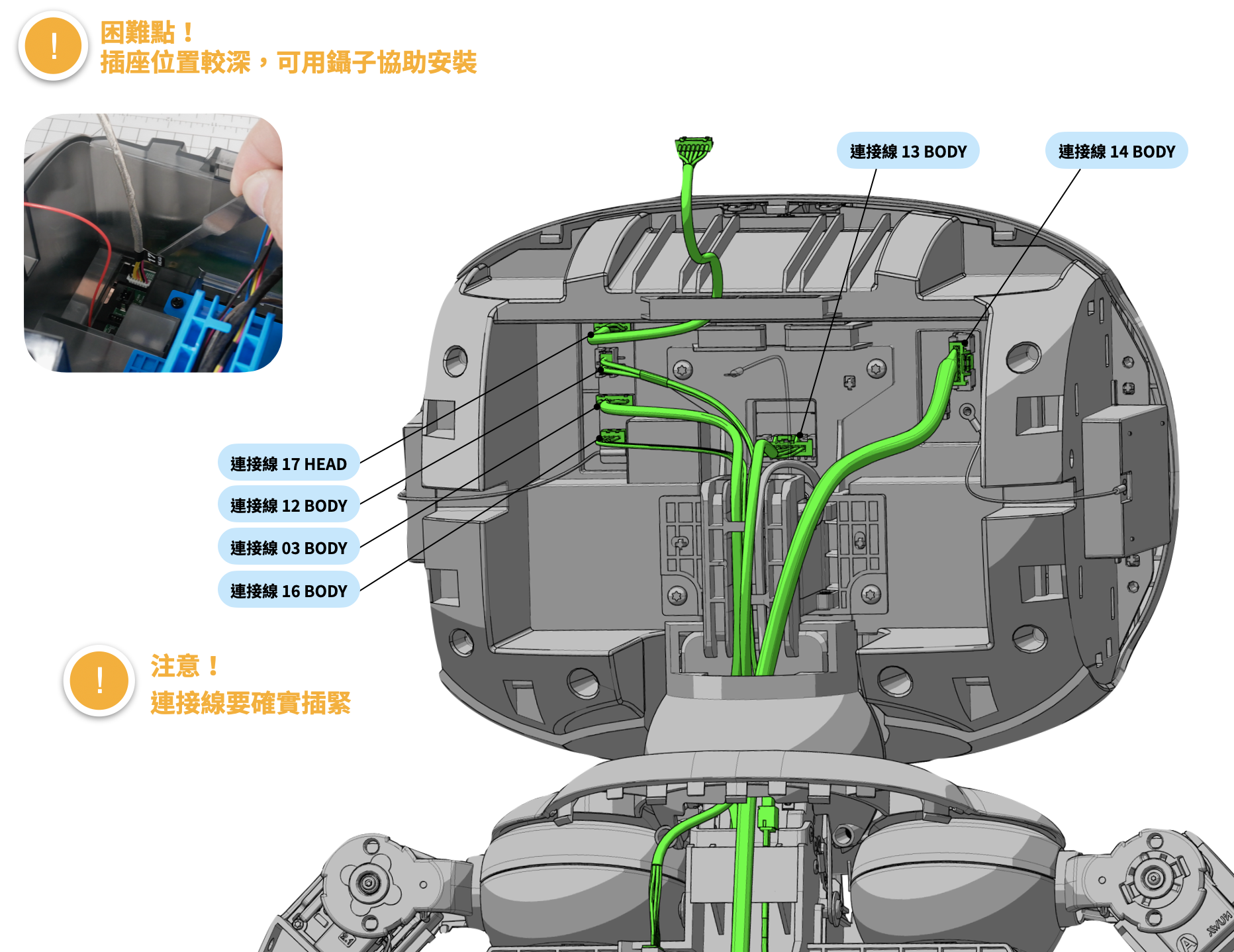

- 將下列 6 條連接線安插至對應插座**【連接線 03 BODY】、【連接線 12 BODY】、【連接線 13 BODY】、【連接線 14 BODY】、【連接線 16 BODY】。** ⚠️ 注意：連接線要確實插緊。
- 完成安裝頭部連接線！

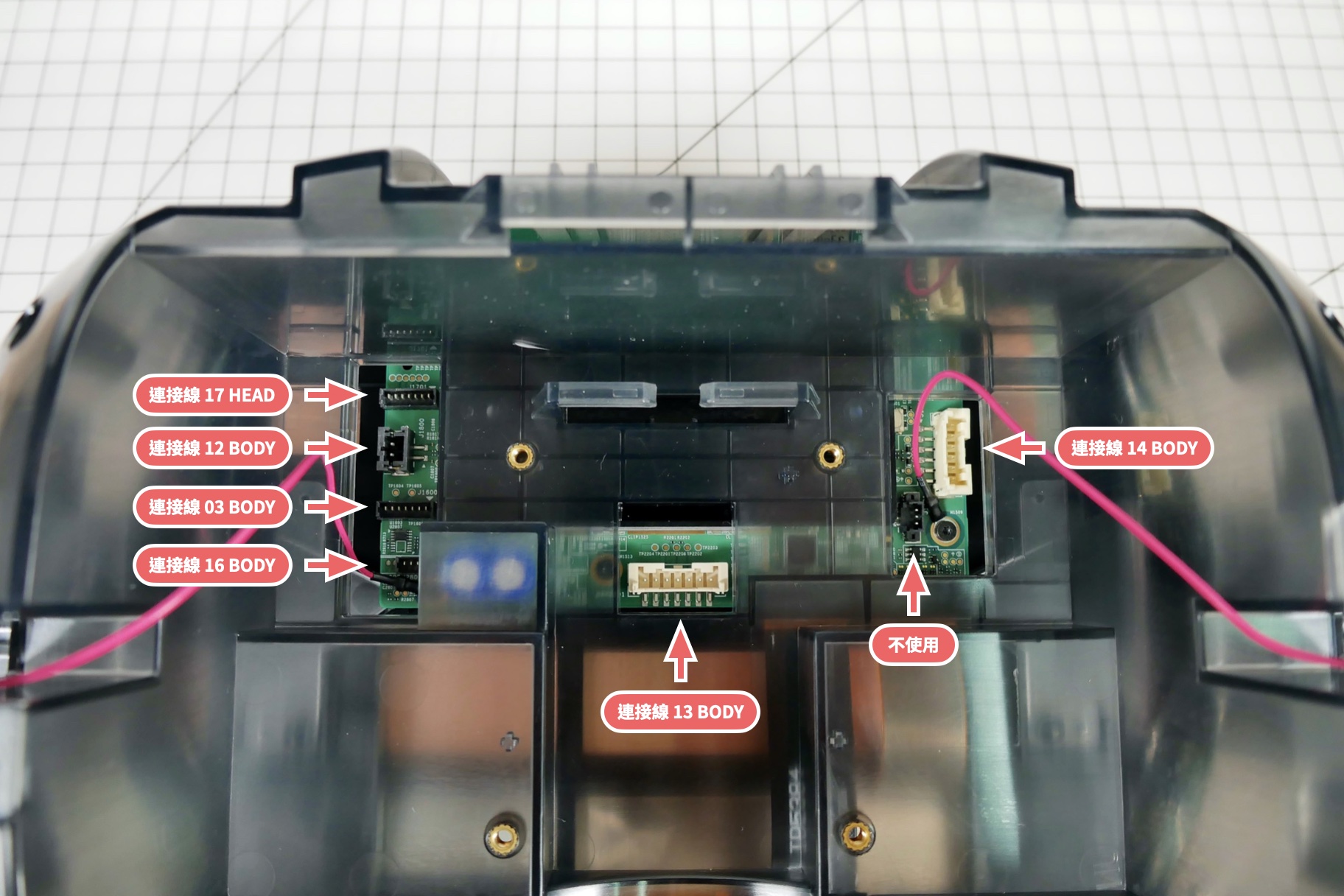

照片參考
連接線｜拔除 Tips
假如有需要拔除連接線，請參考下方手法，**平均地**施力於所有線路上，來拔除連接線。
09-3 安裝頭部麥克風陣列
所需零件：
C02 頭殼/麥克風陣列部件 x1 | 3號螺絲 (M2_L4 TT20040) x1 |
X 箱 | 配件收納盒 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
連接麥克風陣列｜步驟說明
- 將**【連接線 17 HEAD】及【SM02 伺服馬達 (ID02)】上的【連接線 11 NECK】**，穿過頭部上方的理線槽。

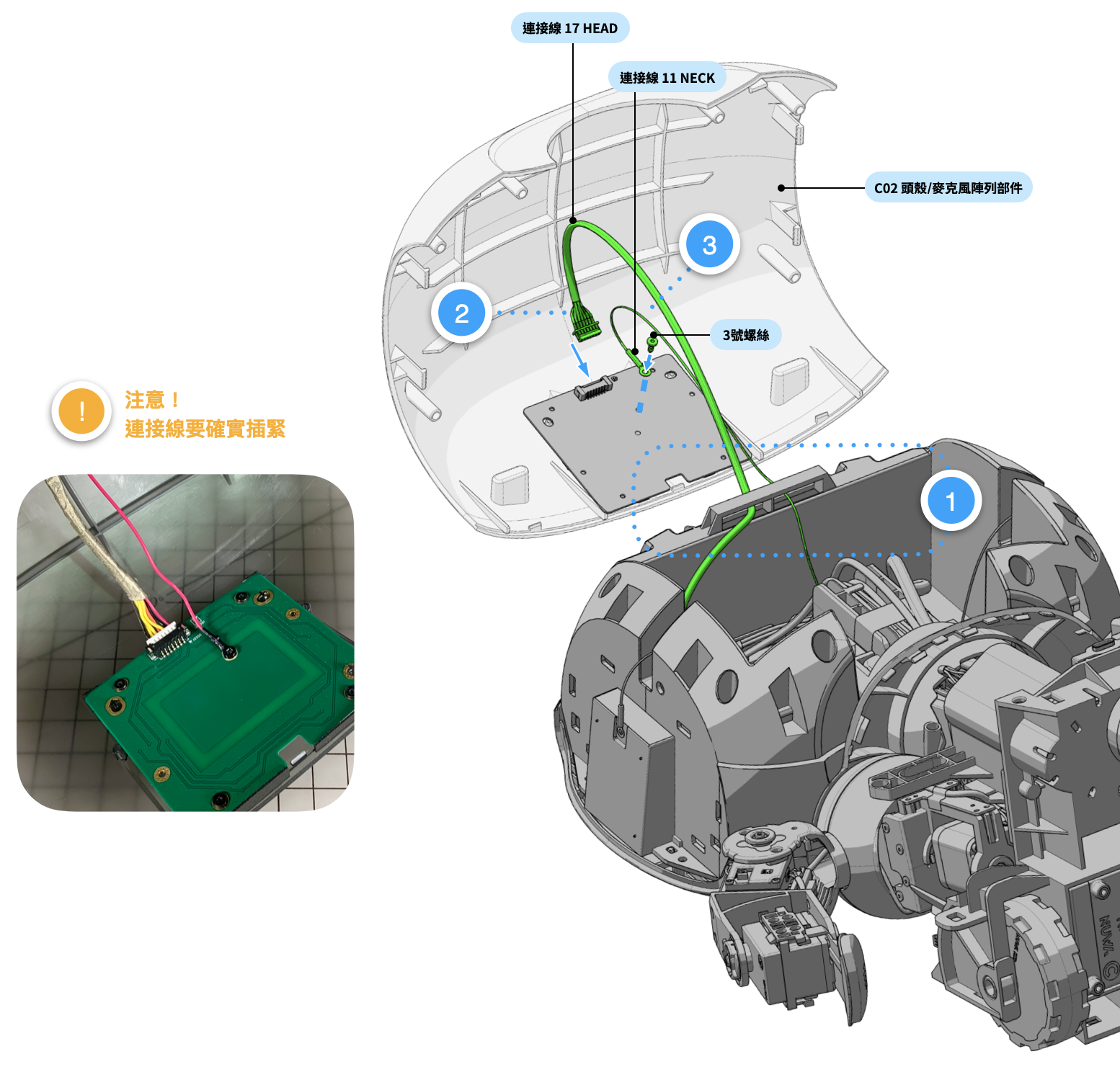

- 將**【連接線 17 HEAD】插入【C02 頭殼/麥克風陣列組合件】**上之插座。 ⚠️ 注意：連接線要確實插緊。
- 將**【連接線 11 NECK】用【3號螺絲 (M2_L4 TT20040)】**鎖上固定。
- 完成安裝頭部麥克風陣列！
09-4 頭殼組裝 (不扣上)
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
組裝頭殼｜步驟說明

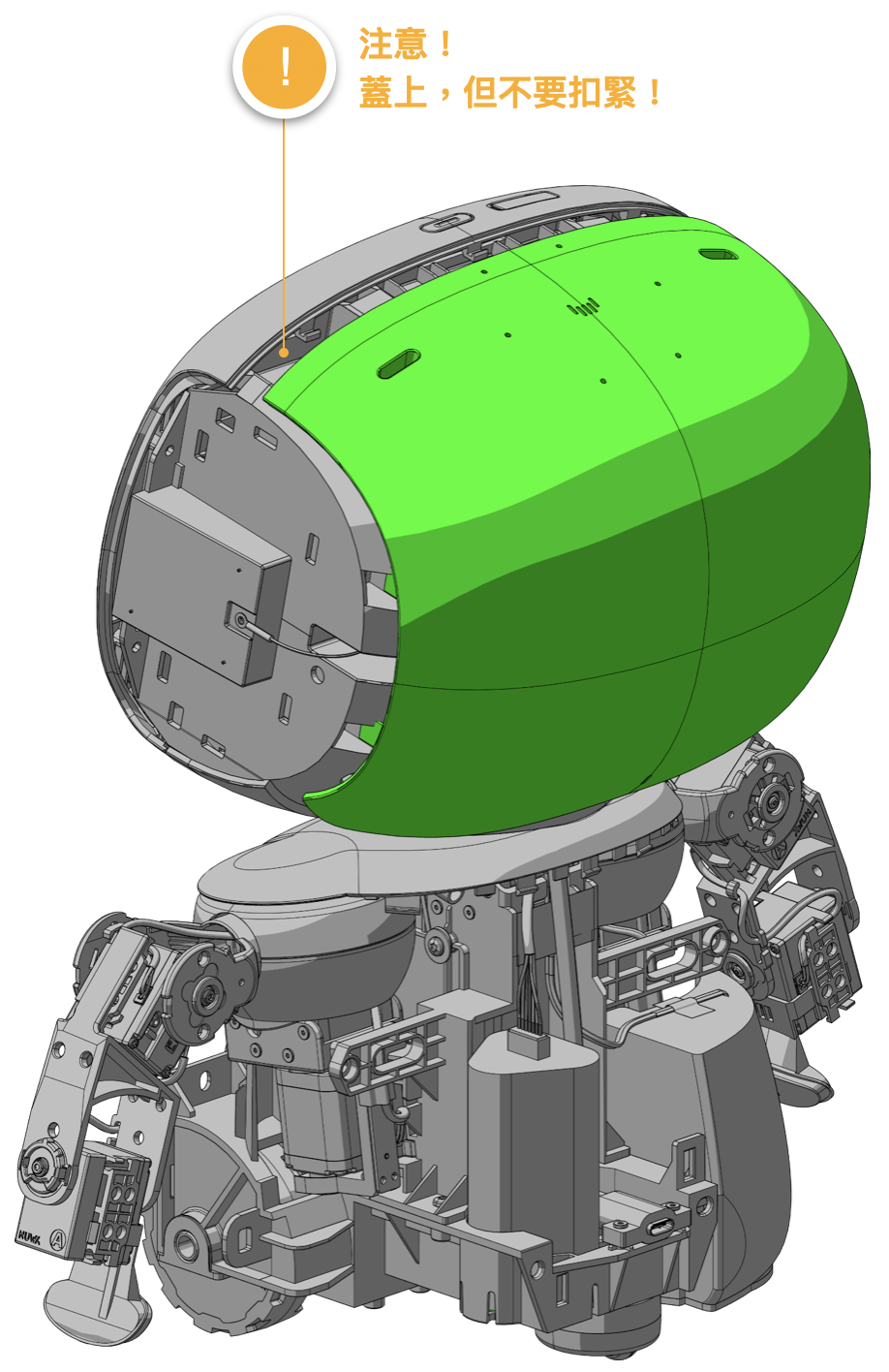

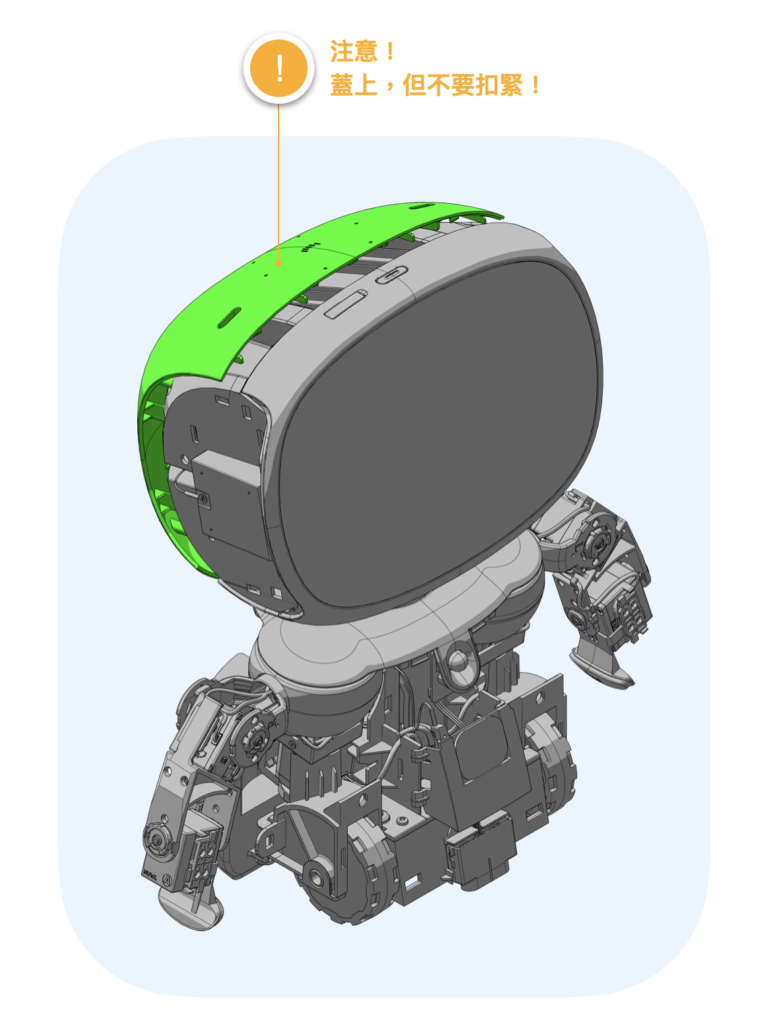

- 將**【C02 頭殼/麥克風陣列組合件】**蓋上，但不要扣緊，方便組裝測試及檢查。 ⚠️ 注意：蓋上，但不要扣緊！ 如果扣上了，可以利用拆棒拆除，但是很緊喔 😅2. 完成頭殼組裝 (不扣上)！
