05-1 黏貼助滑膠帶
所需零件：
F6 肩膀骨架 (左) x1 | A7 助滑膠帶 |
Z 箱 E 袋 | 配件收納盒 |
👉 可以從零件上的「L」來輔助辨認左邊肩膀骨架。
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
黏貼助滑膠帶｜步驟說明

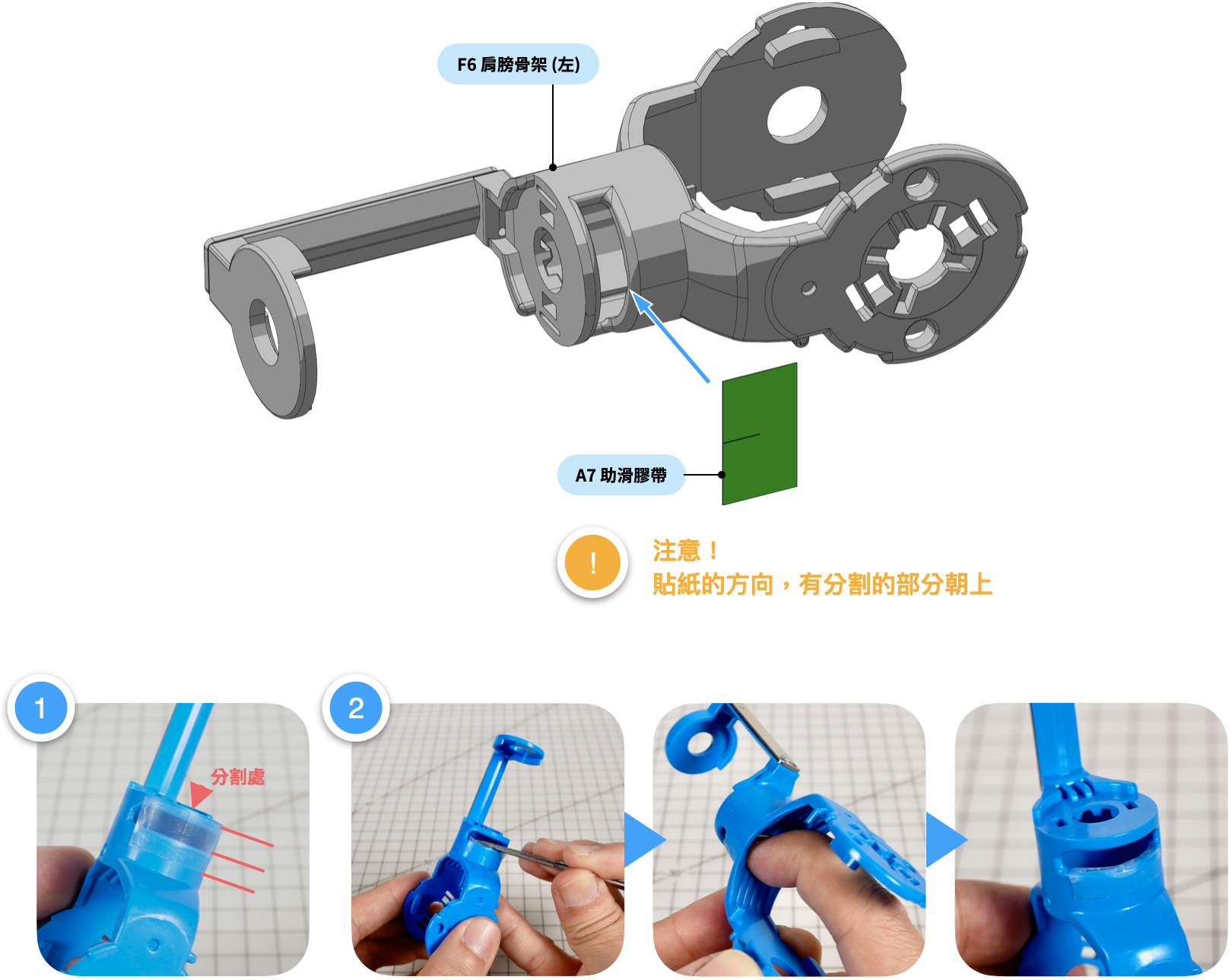

- 將**【A7 助滑膠帶】黏貼於【F6 肩膀骨架 (左)】**走線孔位置。 ⚠️ 注意：貼紙的方向，有分割的部分朝上。
- 利用鑷子將上方部分往走線孔裡壓，壓平、壓緊。內側可以用手指將其壓平貼緊。 請見照片示範，盡量將貼紙整理平整。
05-2 肩膀骨架與伺服馬達組裝 -1
所需零件：
F6 肩膀骨架 (左) x1 | SM08 伺服馬達 (ID08) x1 | H1 伺服馬達舵盤 (主) x1 | H2 伺服馬達舵盤 (副) x1 |
Z 箱 E 袋 | 底層零件盤 | Z 箱 F 袋 | Z 箱 F 袋 |
5號螺絲 (M2_L6 TW20060-2) x1 | 4號螺絲 (M2_L6 MW20060) x1 |
配件收納盒 | 配件收納盒 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：

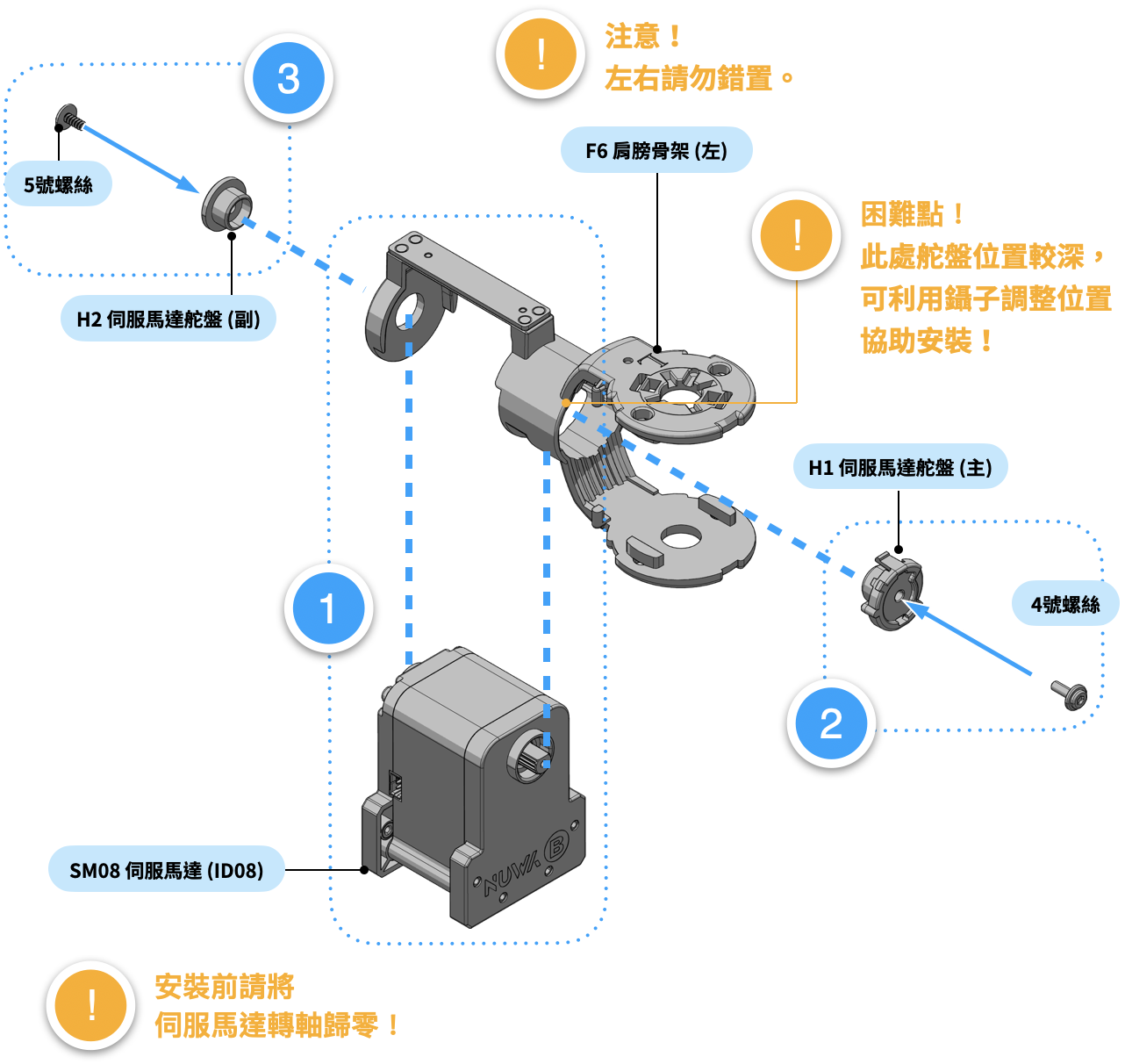

肩膀骨架與伺服馬達組裝｜步驟說明
- 將**【SM08 伺服馬達 (ID08)】套入【F6 肩膀骨架 (左)】**中。 ⚠️ 注意：【F6 肩膀骨架 (左)】左右請勿錯置。
- 安裝**【H1 伺服馬達舵盤 (主)】並鎖上【4號螺絲 (M2_L6 MW20060)】**。 ⚠️ 安裝前，請將伺服馬達轉軸歸零！ ⚠️ 困難點：此處舵盤位置較深，可利用鑷子調整位置協助安裝！
- 翻面，安裝**【H2 伺服馬達舵盤 (副)】並鎖上【5號螺絲 (M2_L6 TW20060-2)】**。

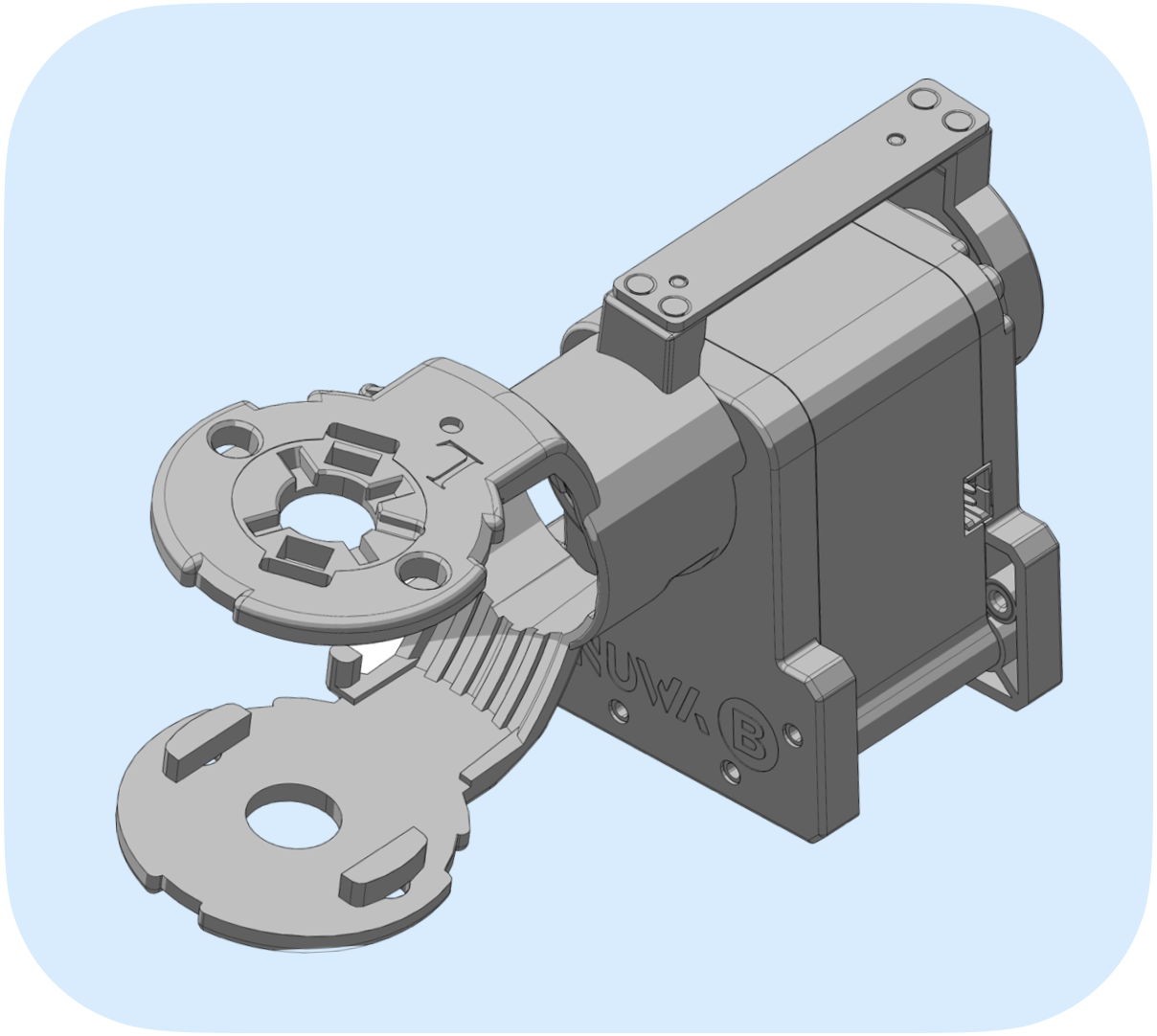

完成圖
05-2 肩膀骨架與伺服馬達組裝 -2
所需零件：
連接線 07 ARM x1 |
連接線 08 ARM x1 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：

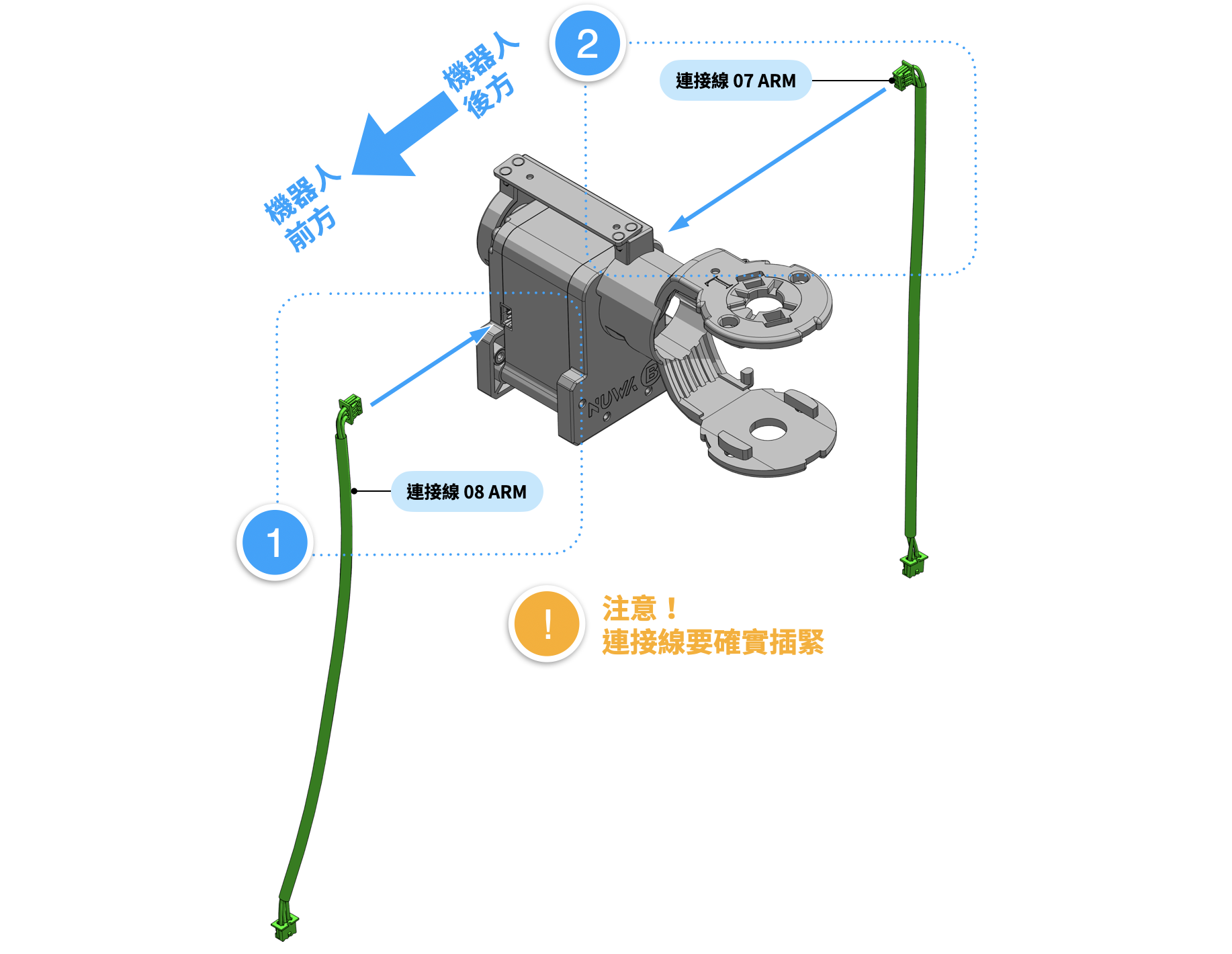

伺服馬達連接線組裝｜步驟說明

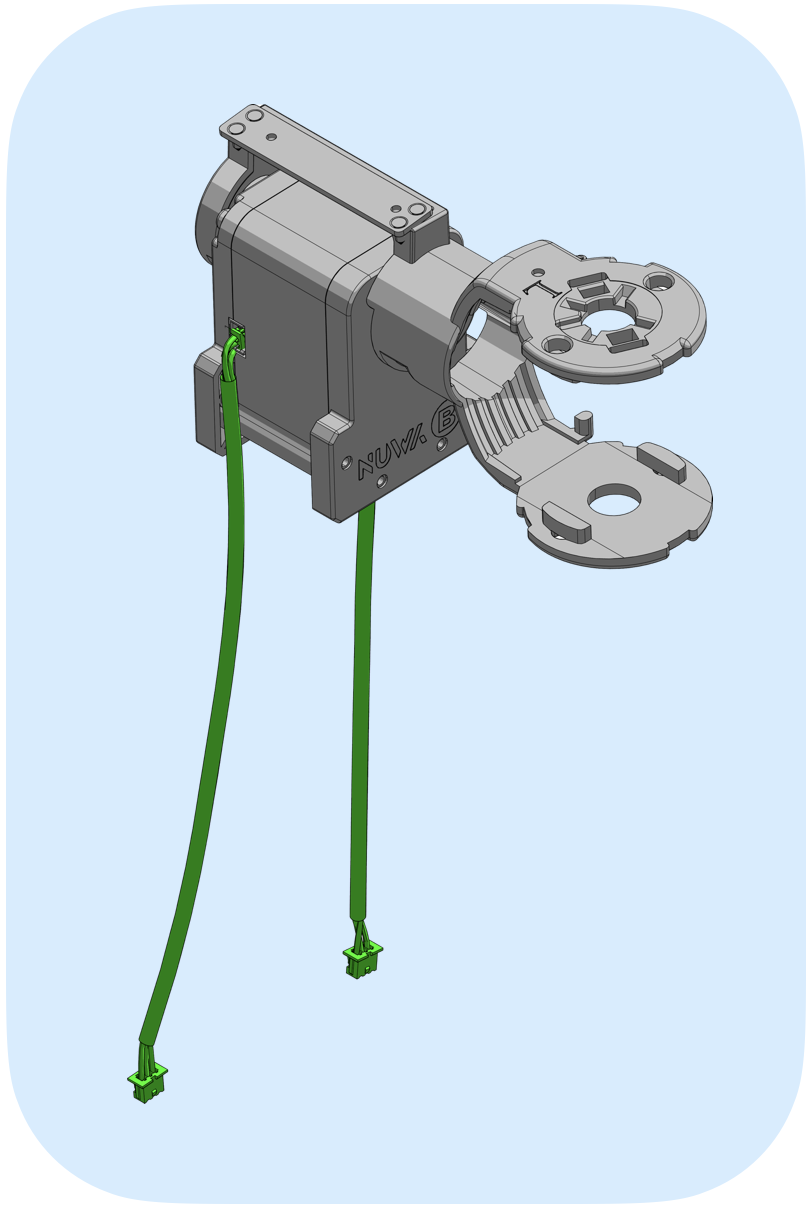

- 將**【連接線 08 ARM】**插入伺服馬達前方插座。 ⚠️ 注意：連接線要確實插緊。
- 將**【連接線 07 ARM】**插入伺服馬達後方插座。 ⚠️ 困難點：此處容易搞錯插孔位置及走線方向，請再三進行確認。
完成圖
05-3 肩膀外殼組裝與走線 -1
所需零件：
A6 膠布 | C10 肩膀外殼 (下) x1 |
配件收納盒 | Z 箱 D 袋 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
肩膀外殼組裝與走線｜步驟說明 1
- 將**【SM08 伺服馬達(ID08)】上的兩條【連接線 07 ARM、08 ARM】，穿過【C10 肩膀外殼 (下)】**，並將外殼與伺服馬達扣緊。 ⚠️ 注意：不要夾到電線，並將連接線理順並拉直。
- 將**【連接線 08 ARM】用【A6 膠布】**固定在殼件外側。
05-3 肩膀外殼組裝與走線 -2
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
肩膀外殼組裝與走線｜步驟說明 2

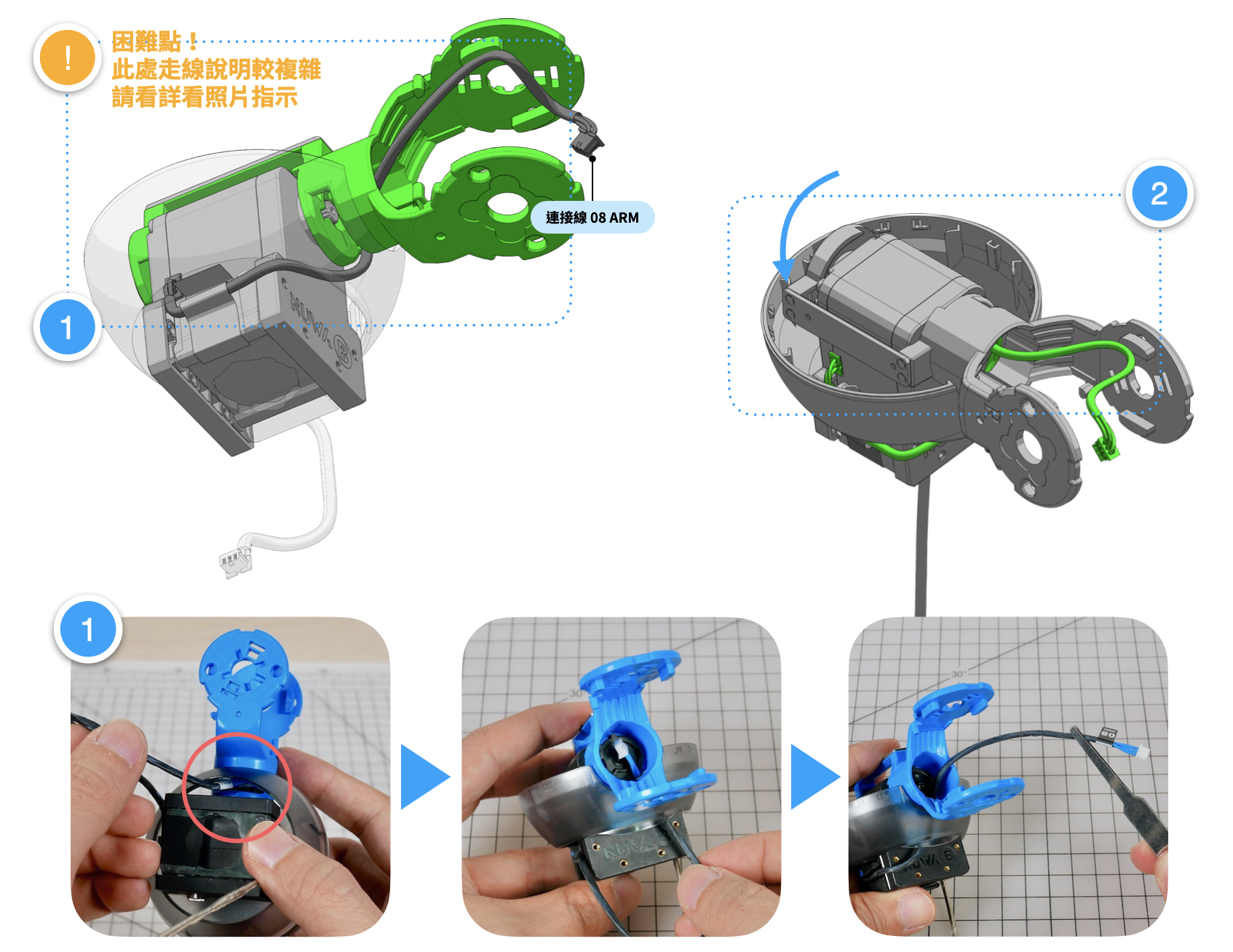

- 將**【連接線 08 ARM】由外殼下方開孔，穿入至【F6 肩膀骨架 (左)】**中，並從另一個方向拉出。⚠️ 注意：此處連接線是用黑色的【連接線 08 ARM】，請勿用錯線。 ⚠️ 困難點：此處走線說明較複雜，請看詳看照片及影片指示。
- 將**【F6 肩膀骨架 (左)】**轉動至前方水平位置，如圖所示。
- 完成肩膀伺服馬達組合件組裝！
肩膀外殼組裝與走線｜安裝 Tips
假如您無法順利拉出【連接線 08 ARM】，請改嘗試下方的走線方式。
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
05-4 左前臂組合件組裝 -1
所需零件：
SM10 伺服馬達 (ID10) x1 | F8 手臂骨架 x1 | H1 伺服馬達舵盤 (主) x1 | H2 伺服馬達舵盤 (副) x1 |
底層零件盤 | Z 箱 E 袋 （不分左右） | Z 箱 F 袋 | Z 箱 F 袋 |
5號螺絲 (M2_L6 TW20060-2) x1 | 4號螺絲 (M2_L6 MW20060) x1 |
配件收納盒 | 配件收納盒 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
手臂骨架與伺服馬達組裝｜步驟說明
- 將**【SM10 伺服馬達 (ID10)】套入【F8 手臂骨架】**中。
- 安裝**【H1 伺服馬達舵盤 (主)】並鎖上【4號螺絲 (M2_L6 MW20060)】**。 **⚠️ 安裝前，請將伺服馬達轉軸歸零！ ⚠️ 請注意伺服馬達的方向，不要裝錯！ **
- 翻面，安裝**【H2 伺服馬達舵盤 (副)】並鎖上【5號螺絲 (M2_L6 TW20060-2)】**。

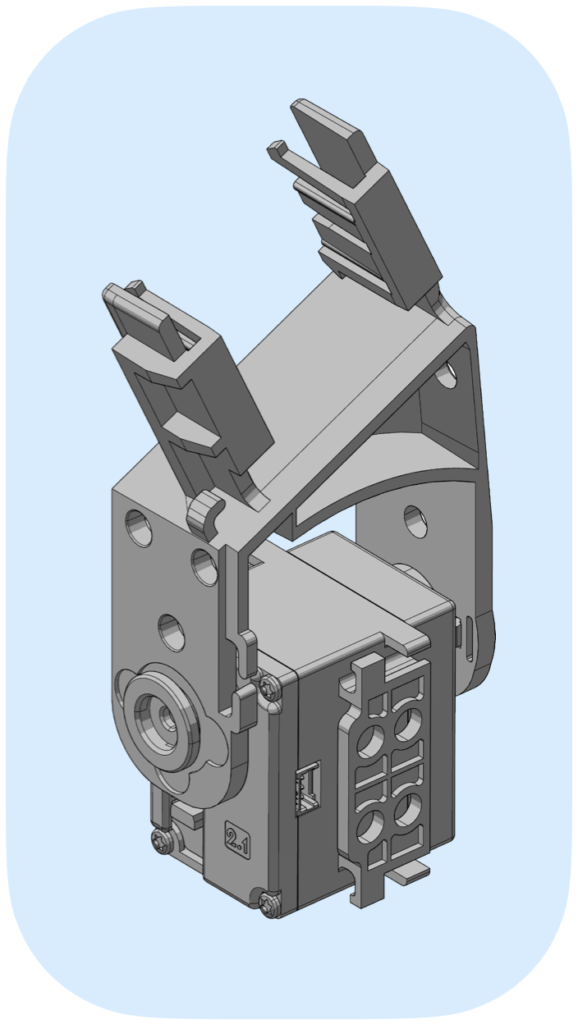

完成圖
05-4 左前臂組合件組裝 -2
所需零件：
C22 手掌導光組件 x1 | 8號螺絲 (M1.6_L3 MM16030) x1 |
底層零件盤 （不分左右） | 配件收納盒 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
安裝手掌導光組件｜步驟說明

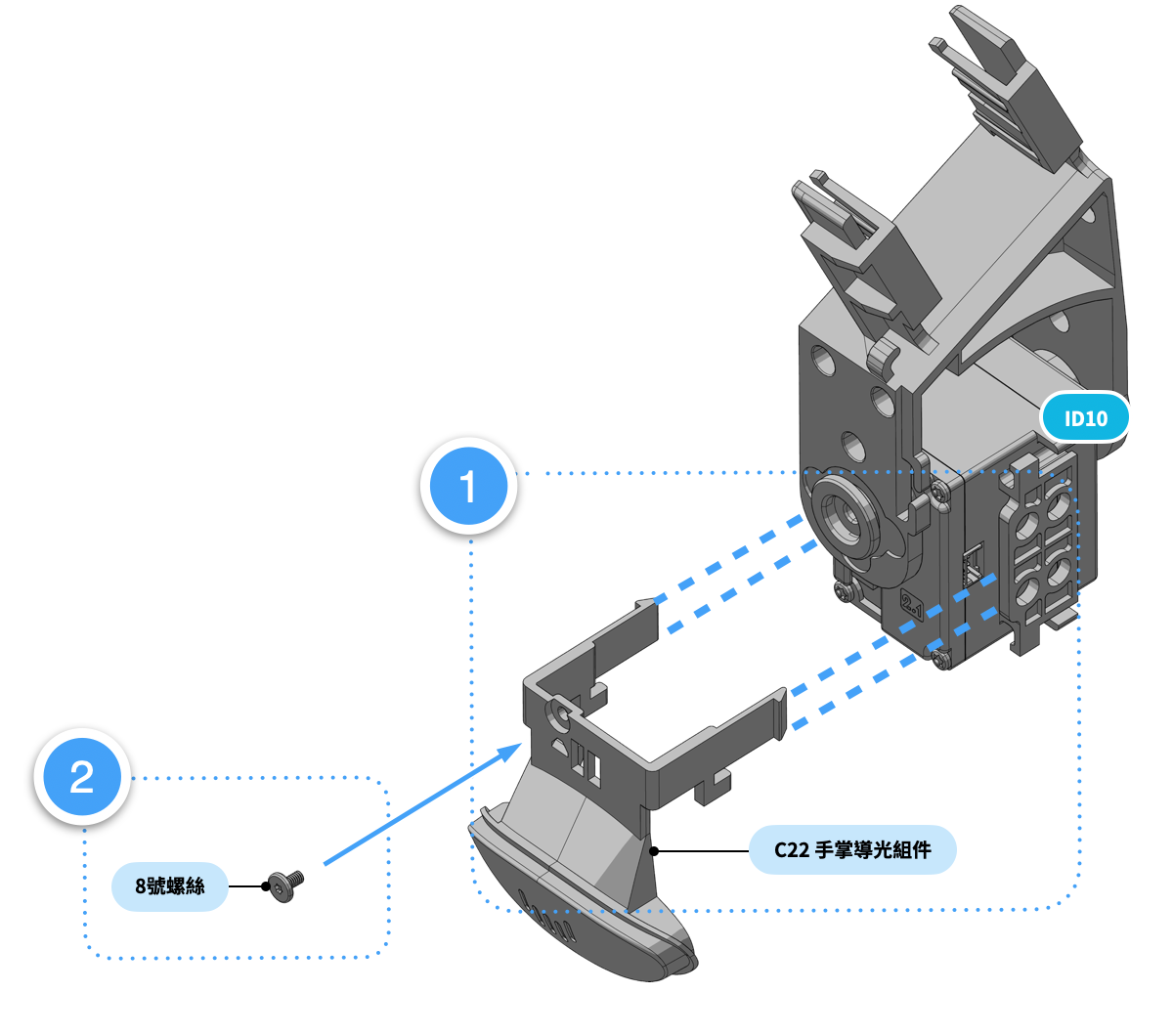

- 將**【C22 手掌導光組件】安裝於【SM10 伺服馬達 (10)】**上。
- 用**【8號螺絲 (M1.6_L3 MM16030)】**鎖緊固定。

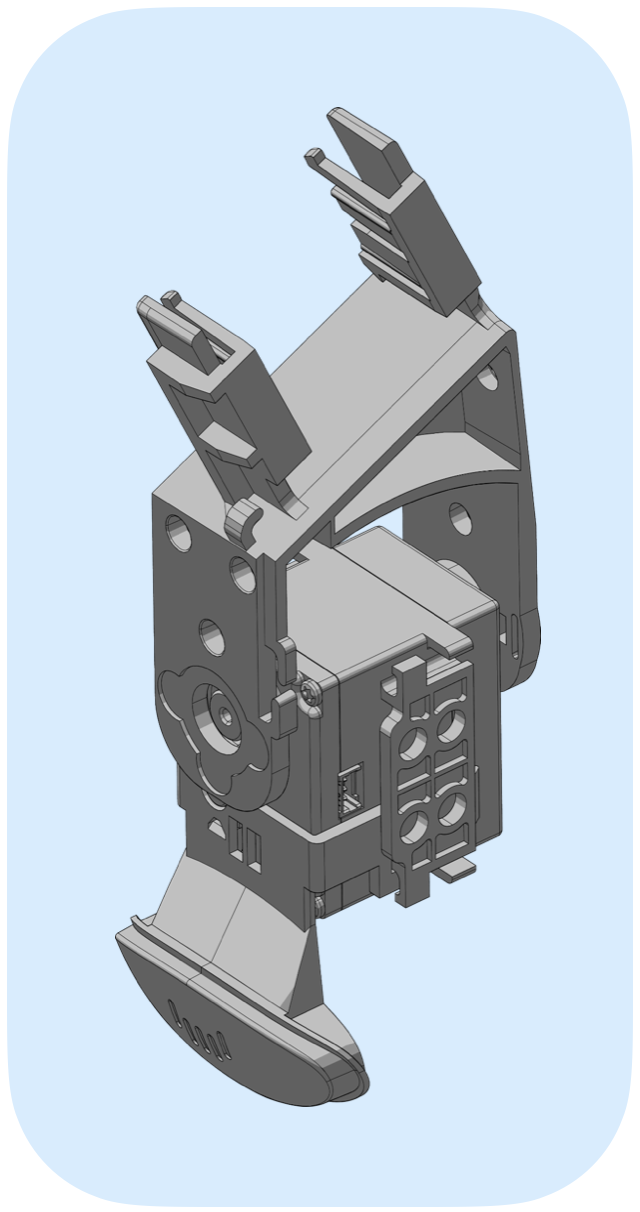

- 完成左前臂組合件組裝！
完成圖
05-5 左手臂組合件組裝 -1
所需零件：
左肩膀組合件 x1 | SM09 伺服馬達 (ID09) x1 |
底層零件盤 | |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：

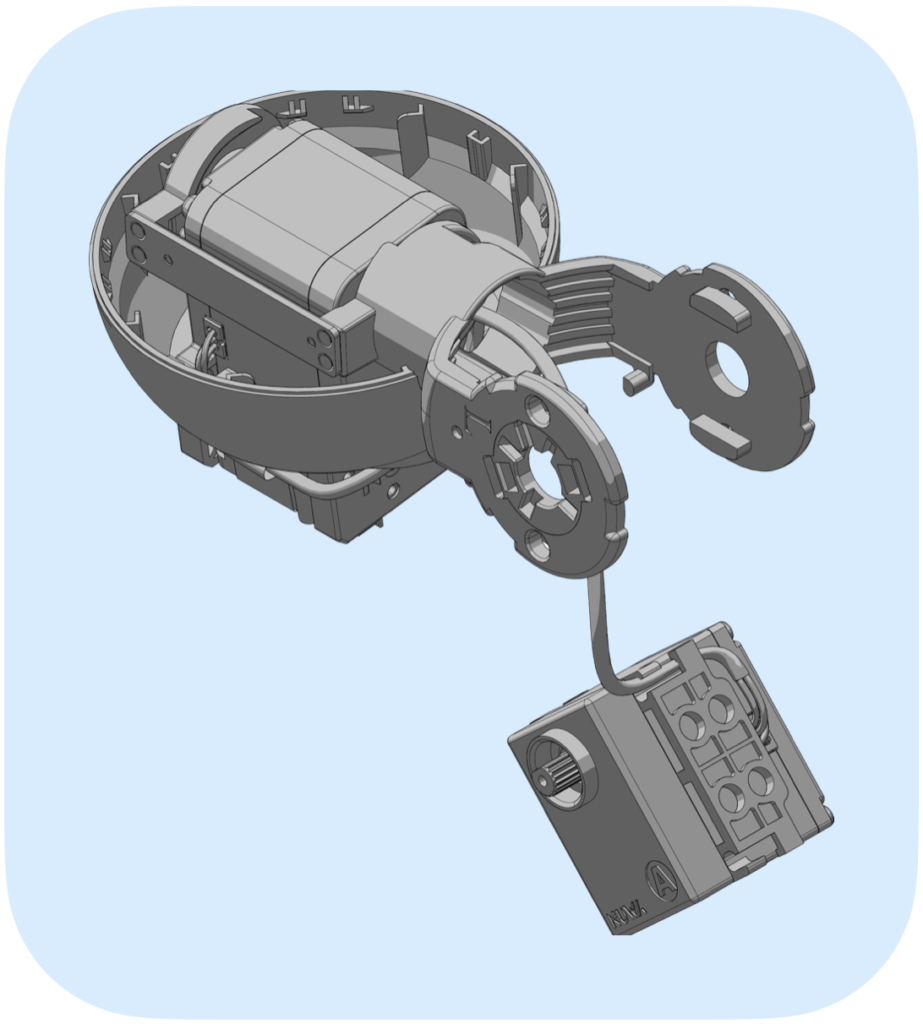

肩膀組合件與前臂組合件組裝｜步驟說明 1
- 將**【肩膀組合件】的【連接線 08 ARM】插入【SM09 伺服馬達 (ID09)】**靠外側之插座。 ⚠️ 注意：連接線要確實插緊。 ⚠️ 困難點：此處容易搞錯插孔位置及走線方向，請再三進行確認。
- 將連接線嵌入理線槽中。
完成圖
05-5 左手臂組合件組裝 -2
所需零件：
左前臂組合件 x1 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
肩膀組合件與前臂組合件組裝｜步驟說明 2

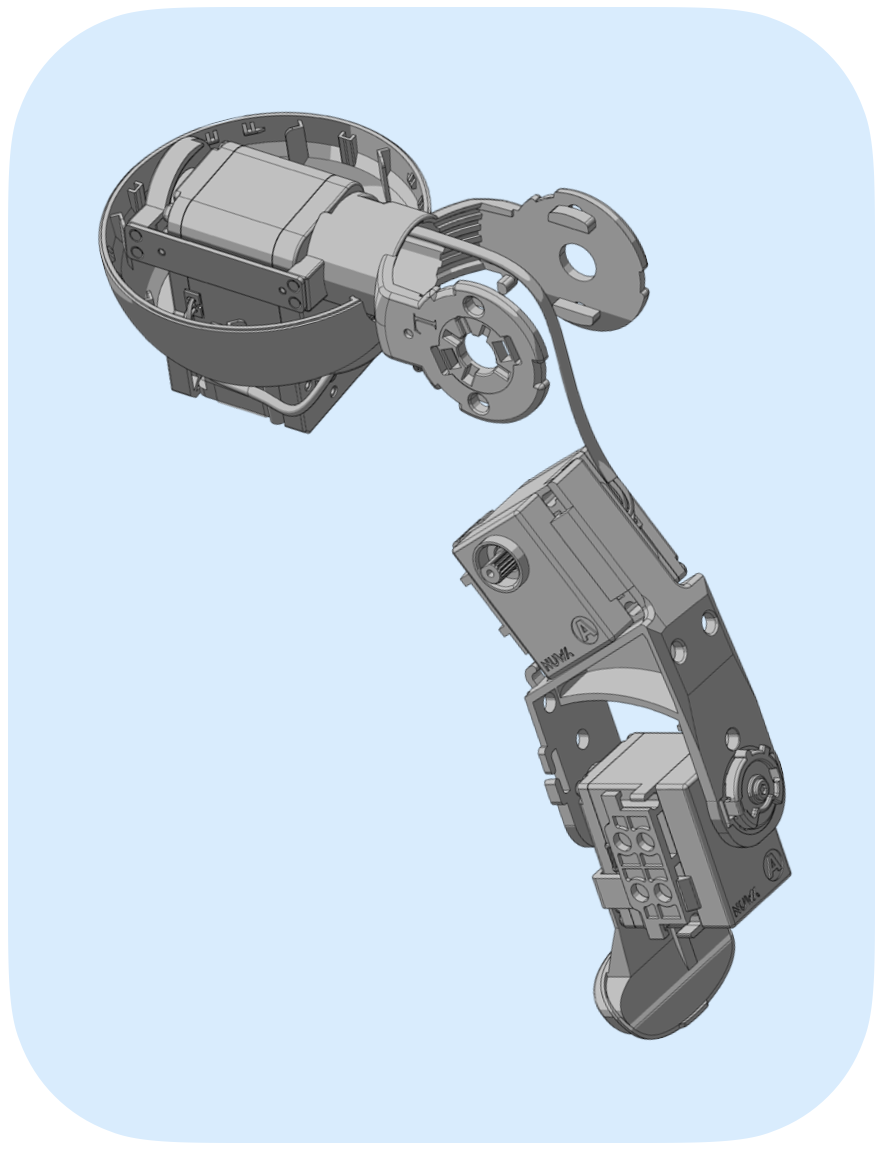

- 將**【左前臂組合件】卡扣，插入【SM09 伺服馬達 (ID09)】**。 **⚠️ 注意：對好插入位置後，可對卡扣施壓稍微彎曲，則可順利插入。 ⚠️ 困難點：此處容易搞錯插孔位置及走線方向，請再三進行確認。 **
完成圖
05-5 左手臂組合件組裝 -3
所需零件：
H1 伺服馬達舵盤 (主) x1 | H2 伺服馬達舵盤 (副) x1 | 5號螺絲 (M2_L6 TW20060-2) x1 | 4號螺絲 (M2_L6 MW20060) x1 |
Z 箱 F 袋 | Z 箱 F 袋 | 配件收納盒 | 配件收納盒 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
肩膀組合件與前臂組合件組裝｜步驟說明 3

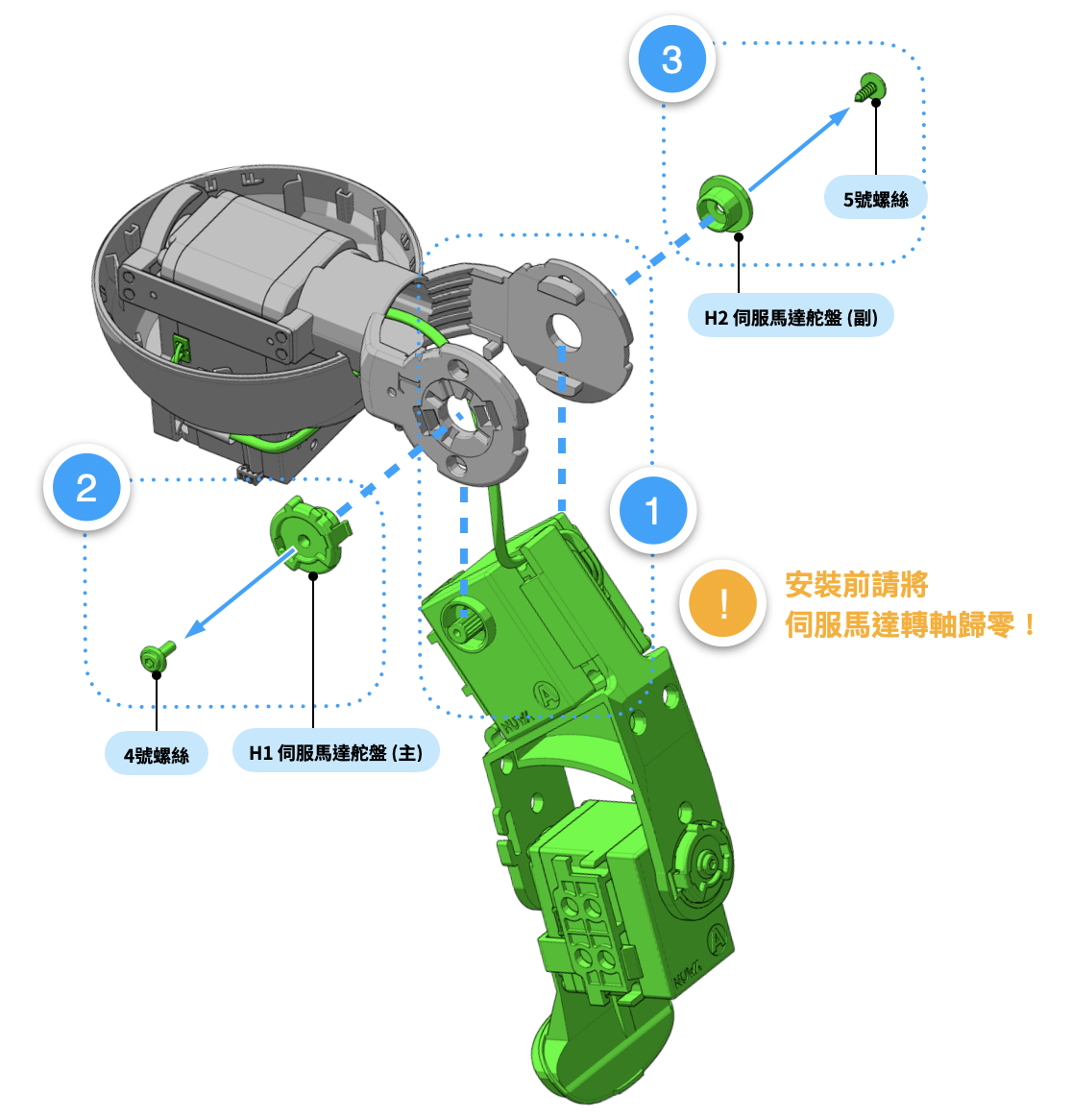

- 將**【SM09 伺服馬達 (ID09)】套入【F6 肩膀骨架 (左)】**中。 **⚠️ 安裝前，請將伺服馬達轉軸歸零！ ⚠️ 困難點：此處容易搞錯插孔位置及走線方向，請再三進行確認。 **
- 安裝**【H1 伺服馬達舵盤 (主)】並鎖上【4號螺絲 (M2_L6 MW20060)】**。
- 翻面，安裝**【H2 伺服馬達舵盤 (副)】並鎖上【5號螺絲 (M2_L6 TW20060-2)】**。
完成圖
05-5 左手臂組合件組裝 -4
所需零件：
連接線 09 ARM x1 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
連接前臂伺服馬達｜步驟說明
- 將**【連接線 09 ARM】插入【SM09 伺服馬達 (ID09)】內側插座及【SM10 伺服馬達 (ID10)】**後方插座 。 ⚠️ 注意：連接線要確實插緊。 ⚠️ 困難點：此處容易搞錯插孔位置，請再三進行確認。
- 將連接線嵌入骨架與伺服馬達之理線槽中。 ⚠️ 注意：走線整理要有足夠長度讓關節正常動作。

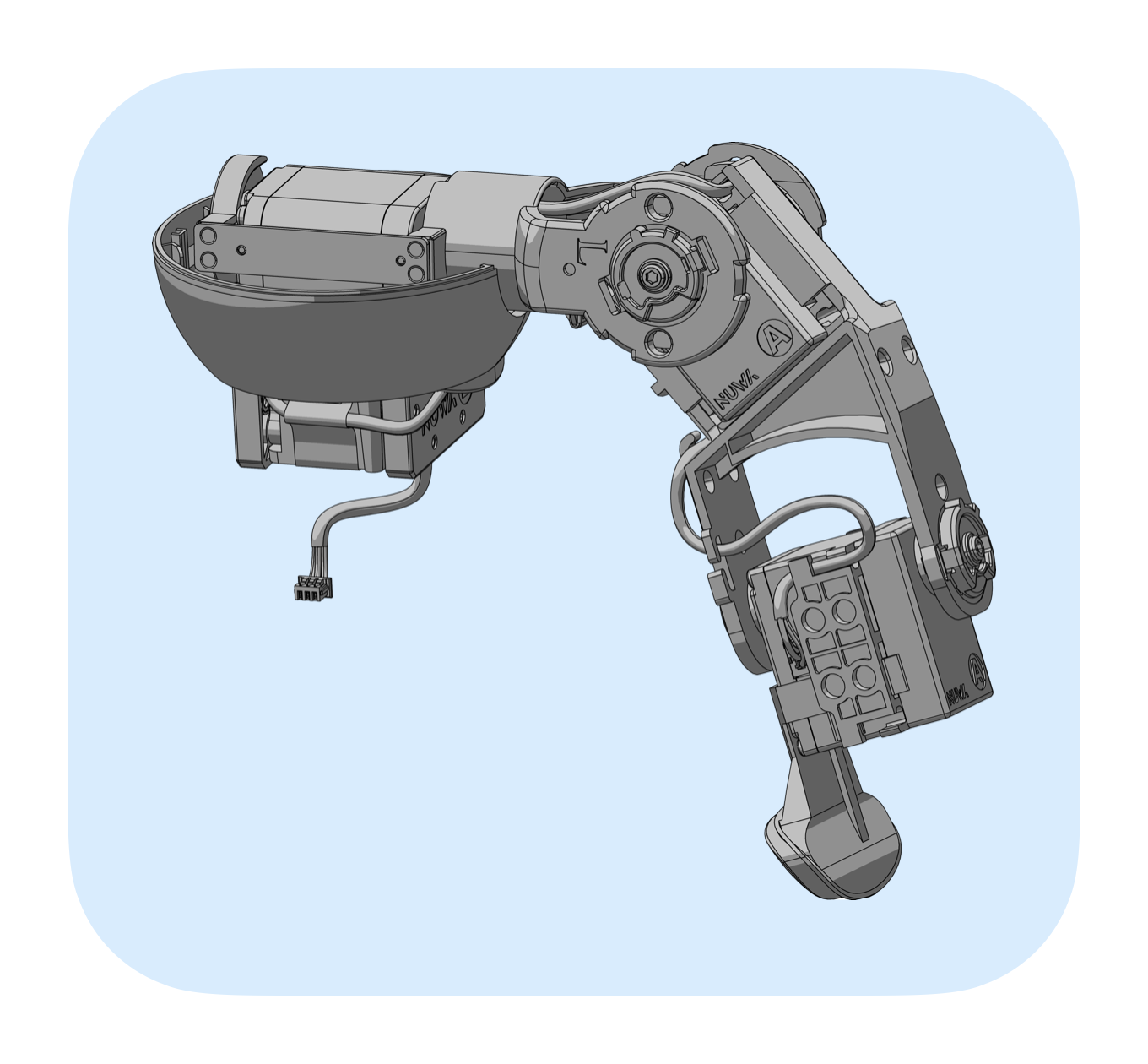

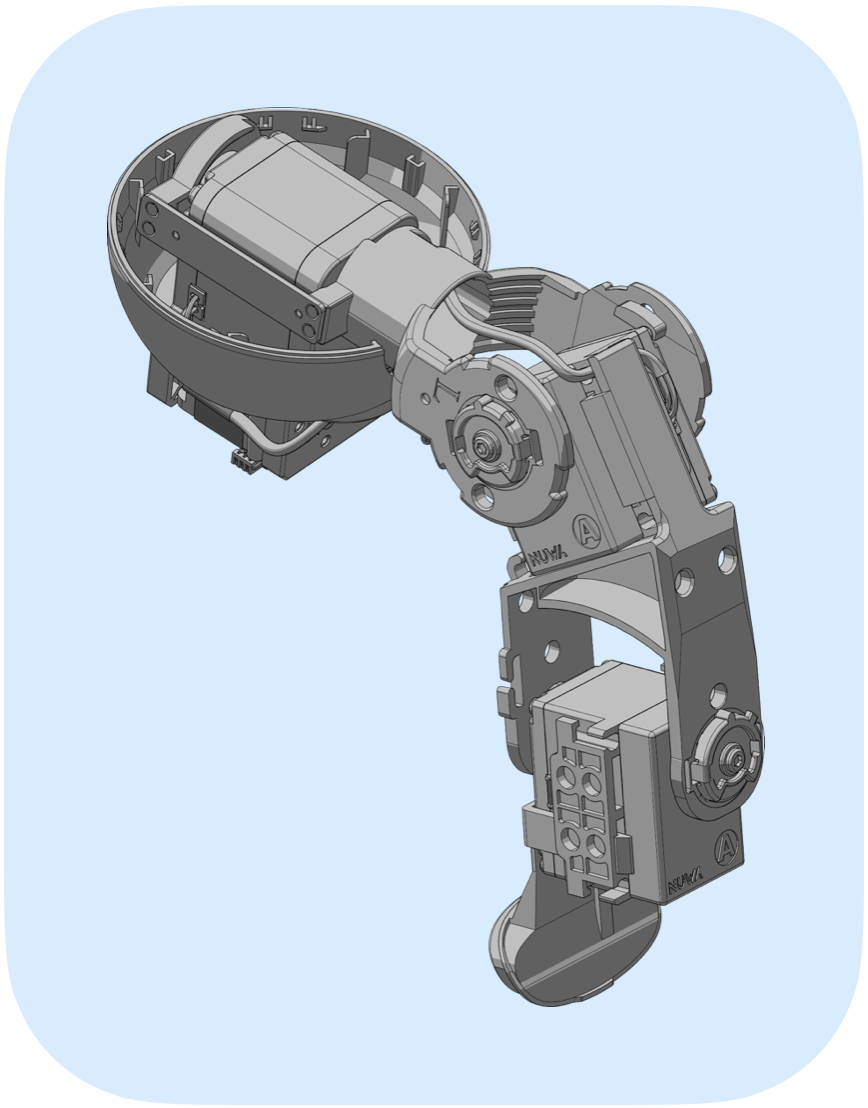

- 左手臂組合件完成！

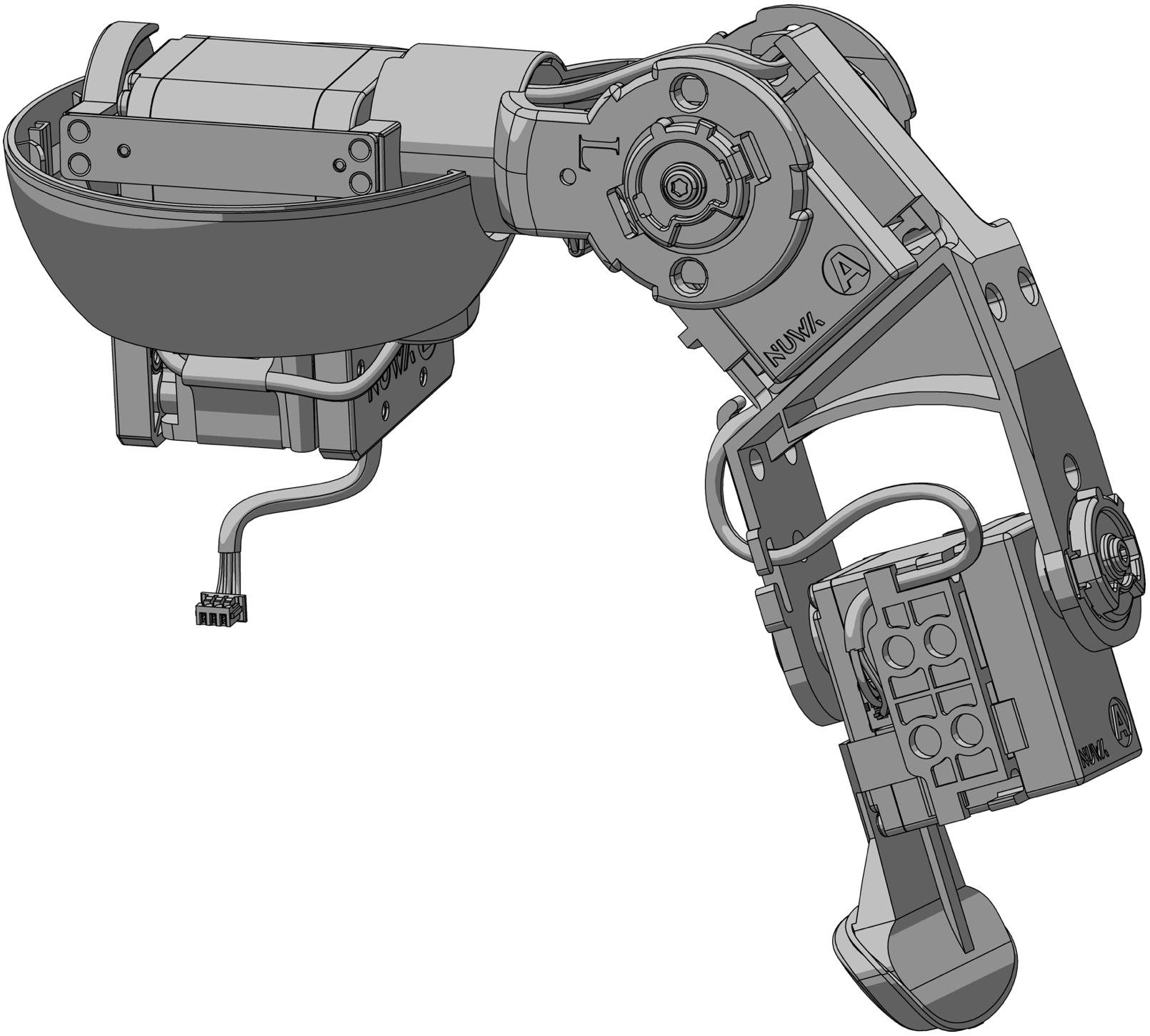

左手臂組合件 完成！
