03-1 脖子骨架 (頭部端) 組裝
所需零件：

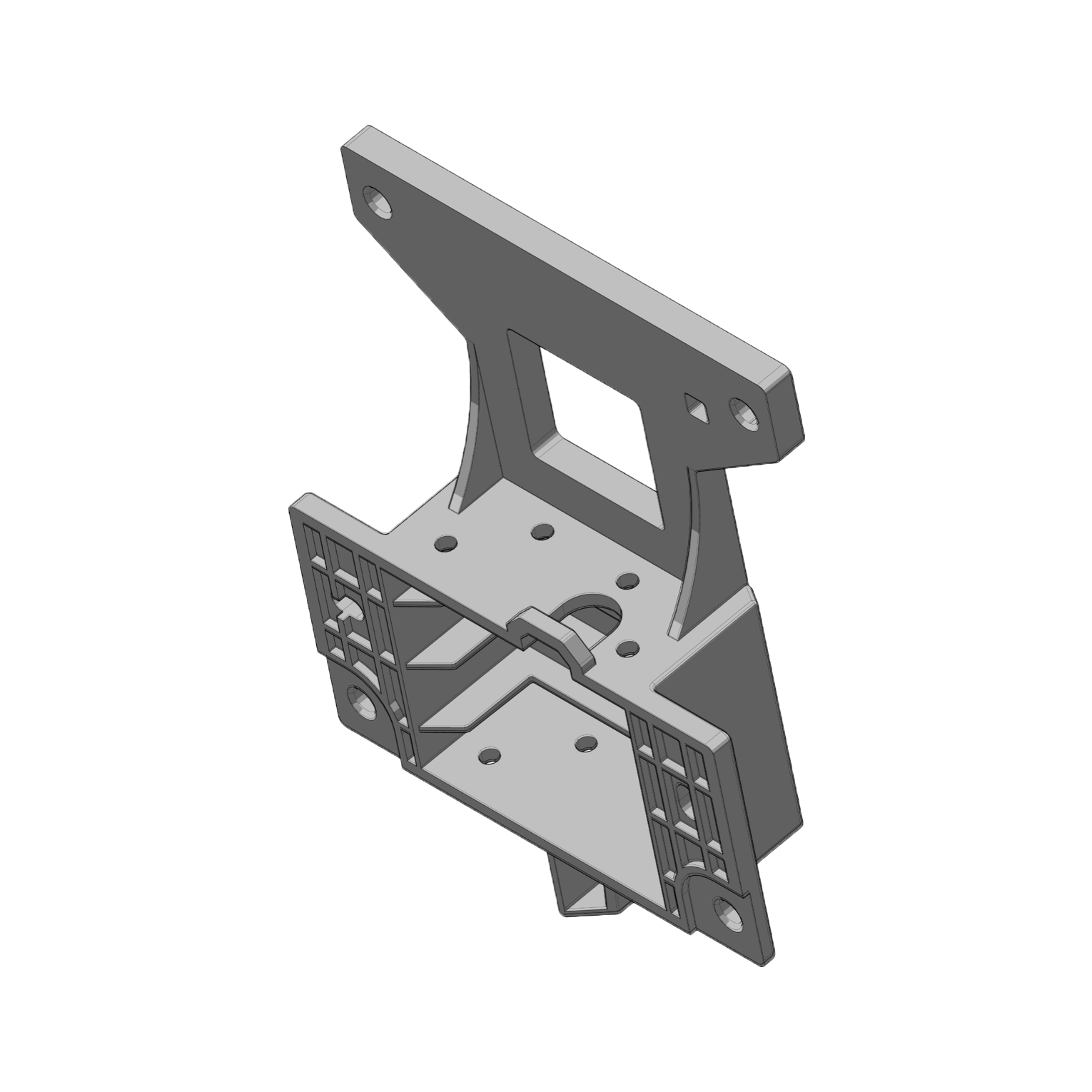

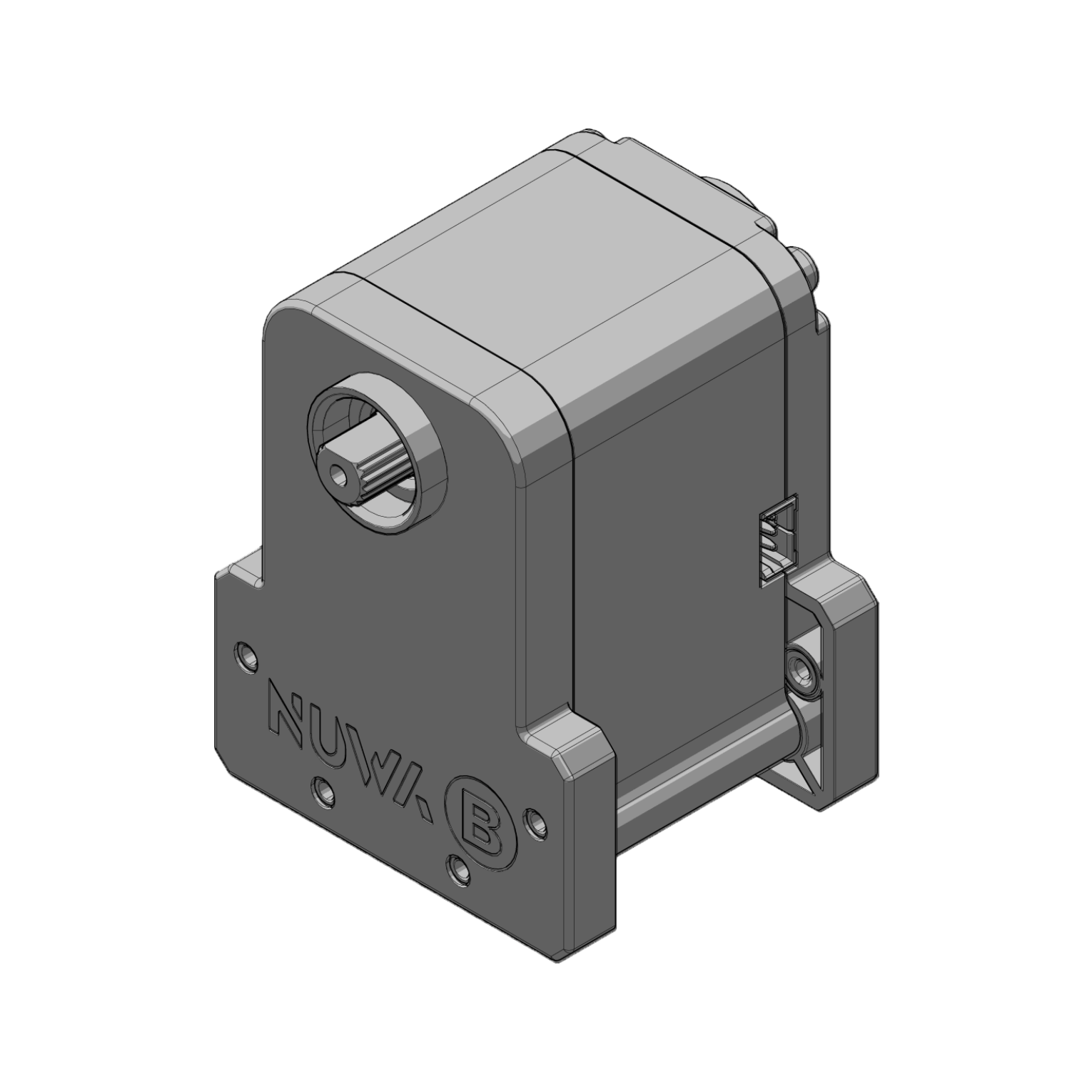

SM02 伺服馬達 (ID02) x1 | F3 脖子骨架 (頭部端) x1 | 9號螺絲 (M2_L6 MM20060) x8 | 12號螺絲 (M2_L2.5 MM20025) x1 |
底層零件盤 | Z 箱 E 袋 | 配件收納盒 | 配件收納盒 |
連接線 11 NECK x1 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
脖子骨架 (頭部端) 組裝｜步驟說明

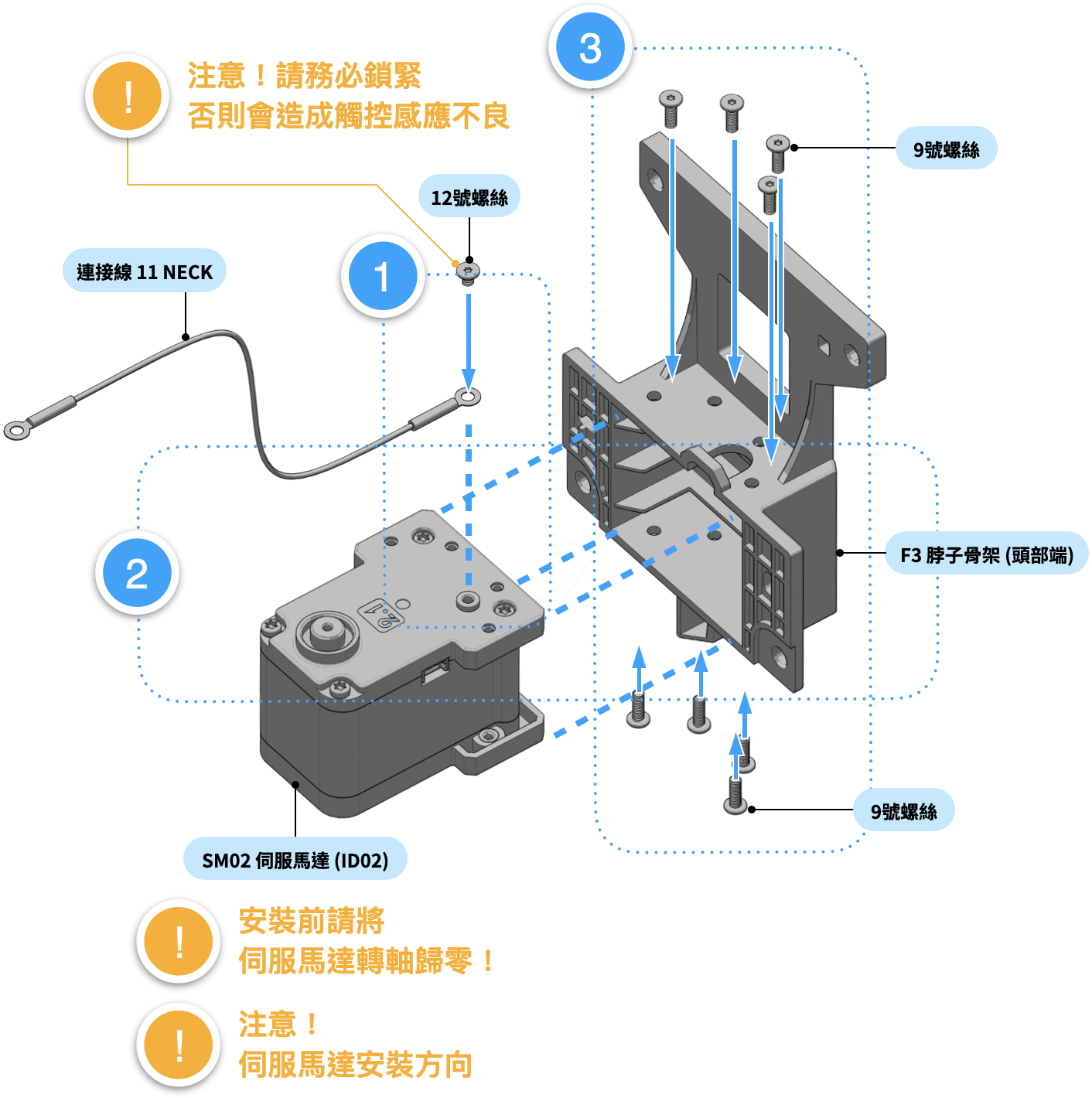

- 將**【連接線 11 NECK】用【12號螺絲 (M2_L2.5 MM20025)】鎖在【SM02 伺服馬達 (ID02)】**上。
- 將**【SM02 伺服馬達 (ID02)】裝入【F3 脖子骨架 (頭部端)】**。 ⚠️ 安裝前，請將伺服馬達轉軸歸零！ 👉 如何歸零伺服馬達轉軸？ ⚠️ 注意：伺服馬達安裝方向。
- 用**【9號螺絲 (M2_L6 MM20060)】**鎖上固定，共 8 顆。 ⚠️ 注意：【連接線 11 NECK】為觸控感應所用，請務必鎖緊，否則會造成觸控感應不良。

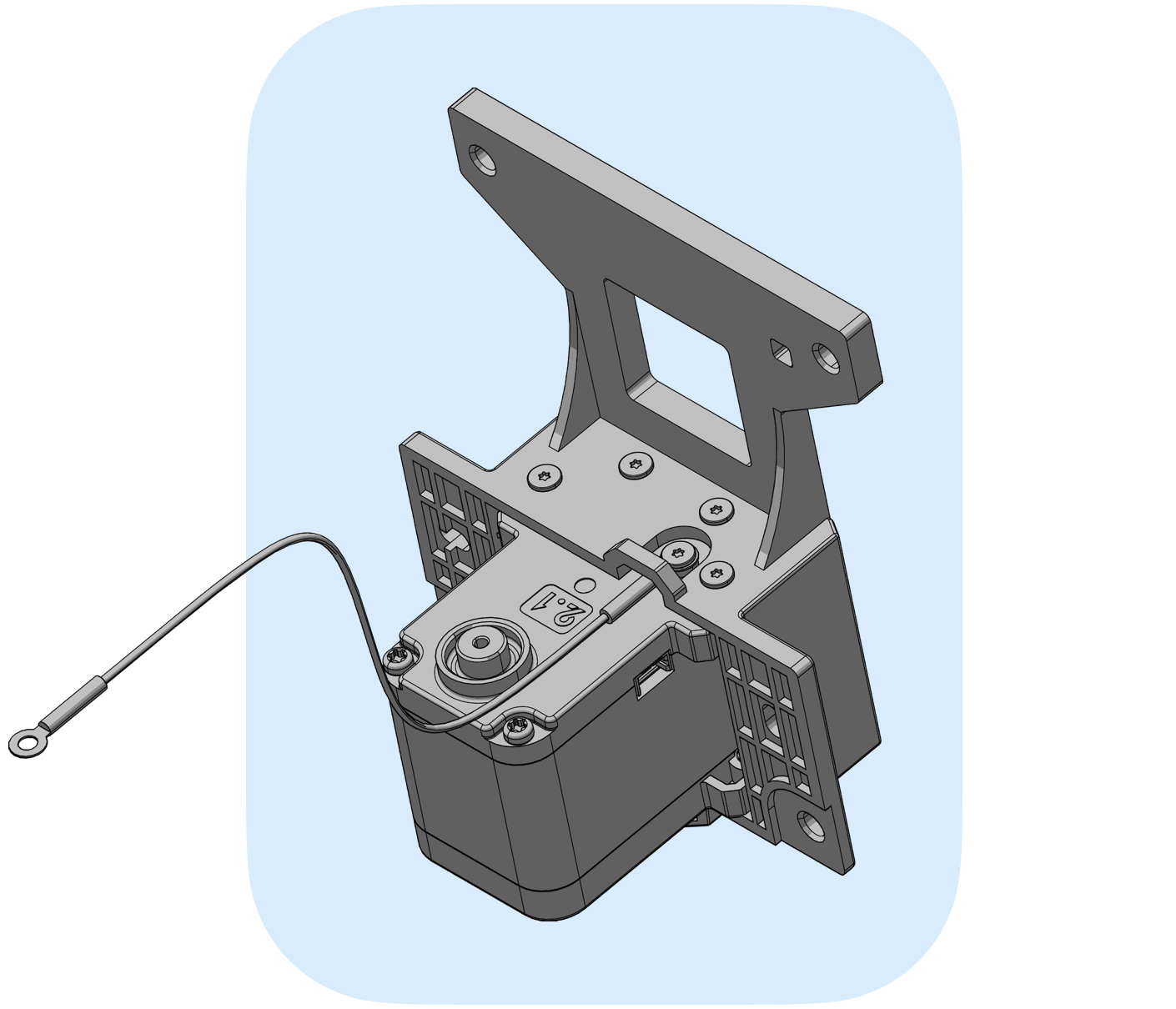

完成圖
03-2 脖子骨架 (身體端) 組裝 -1
所需零件：

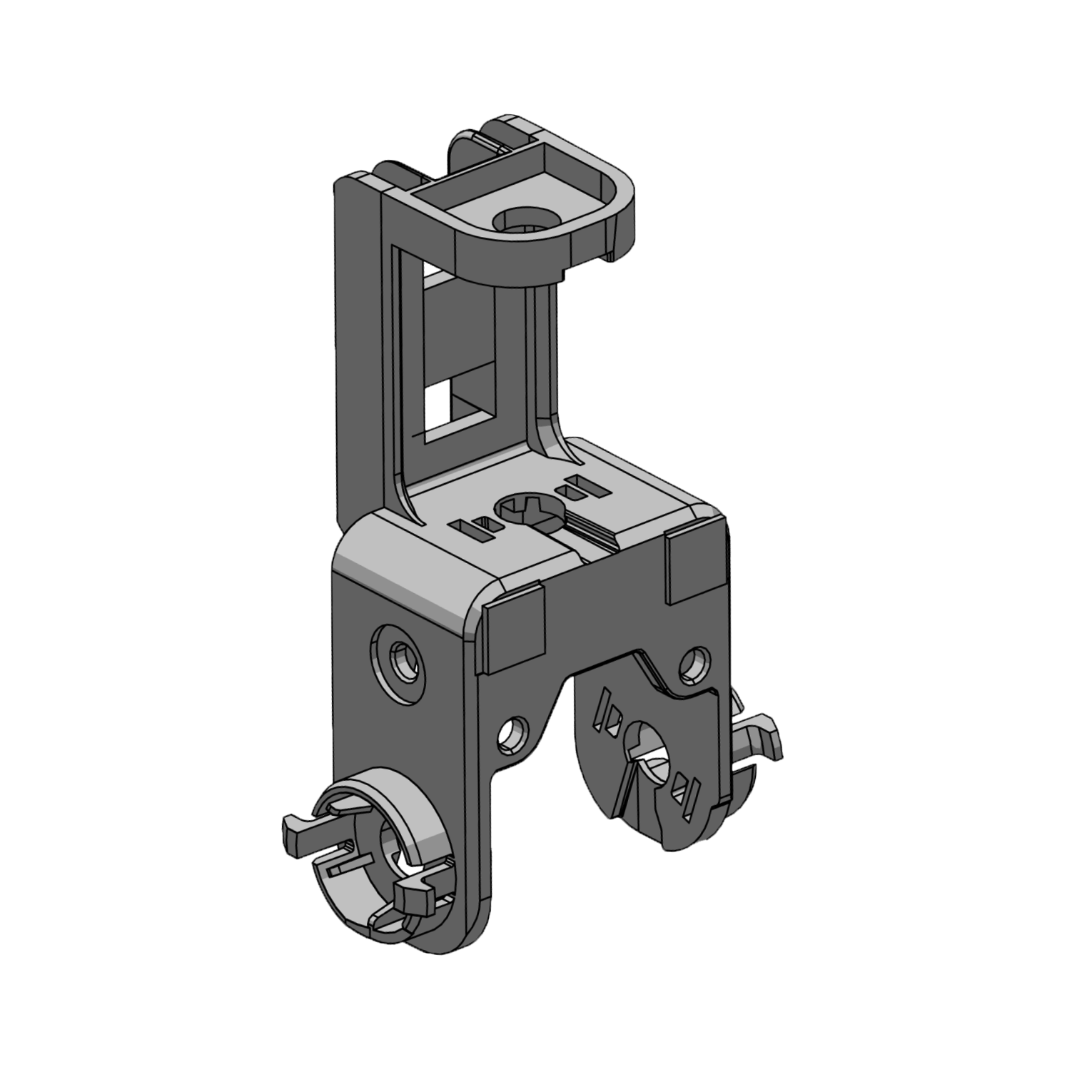

F4 脖子骨架 (身體端) x1 | H1 伺服馬達舵盤 (主) x1 | H2 伺服馬達舵盤 (副) x1 | 5號螺絲 (M2_L6 TW20060-2) x1 |
Z 箱 E 袋 | Z 箱 F 袋 | Z 箱 F 袋 | 配件收納盒 |
4號螺絲 (M2_L6 MW20060) x1 |
配件收納盒 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
脖子骨架 (身體端) 組裝｜步驟說明 1
- 將**【SM02 伺服馬達 (ID02)】套入【F4 脖子骨架 (身體端)】**。
- 安裝**【H1 伺服馬達舵盤 (主)】並鎖上【4號螺絲 (M2_L6 MW20060)】**。 ⚠️ 困難點：此處安裝位置較深，可用鑷子協助調整舵盤位置並扣上。
- 翻面，安裝**【H2 伺服馬達舵盤 (副)】並鎖上【5號螺絲 (M2_L6 TW20060-2)】**。
完成圖
03-2 脖子骨架 (身體端) 組裝 -2
所需零件：

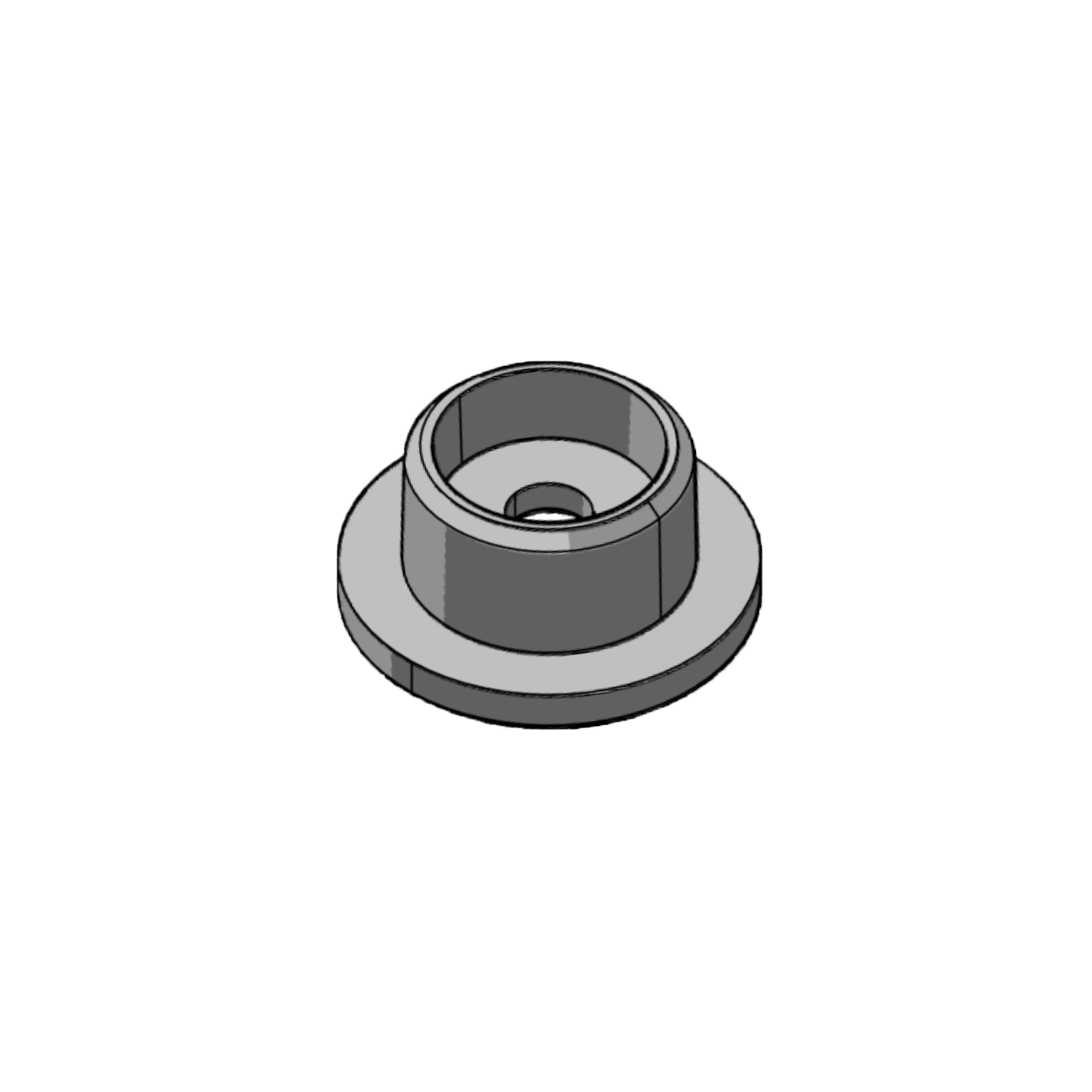

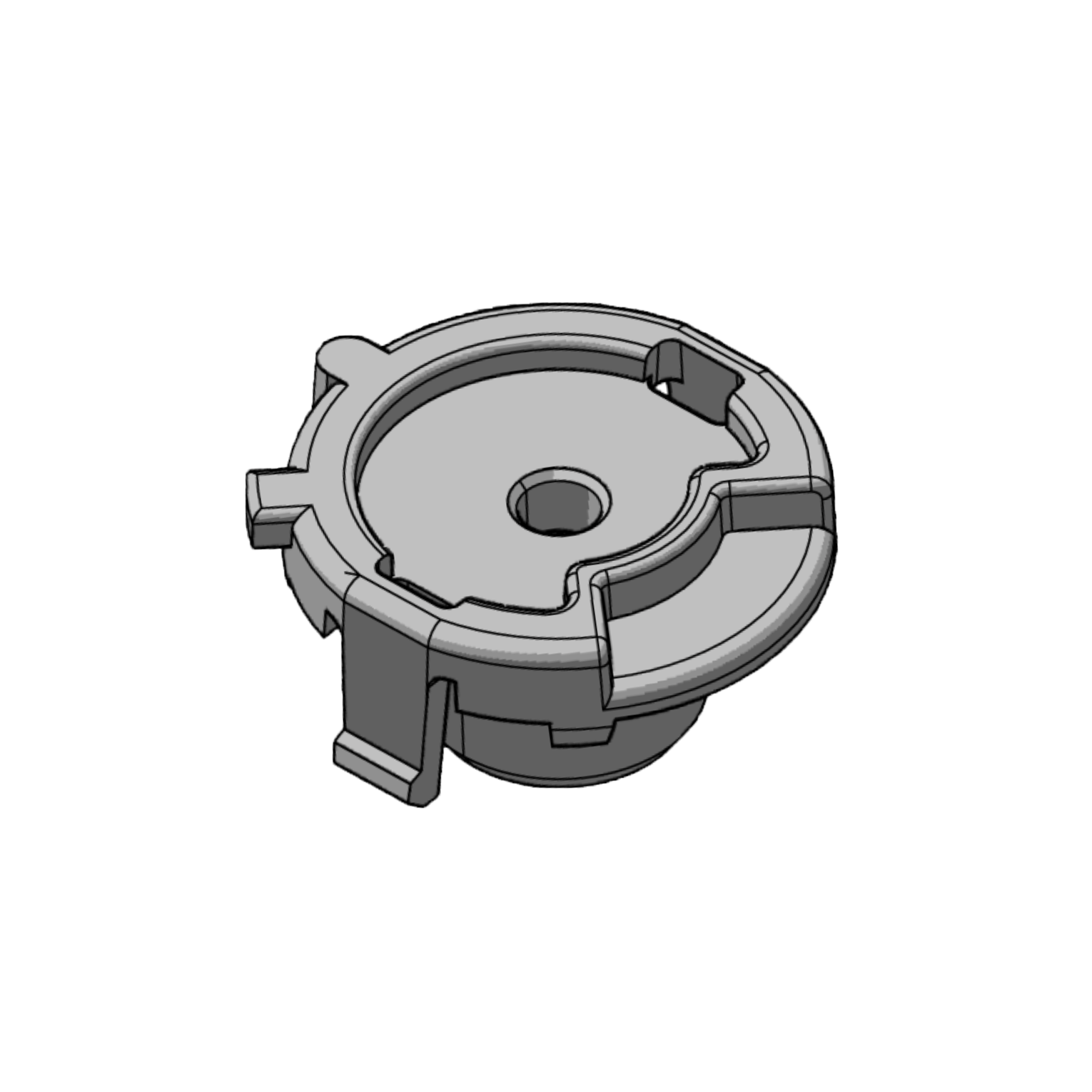

SM01 伺服馬達 (ID01) x1 | H1 伺服馬達舵盤 (主) x1 | H2 伺服馬達舵盤 (副) x1 | 5號螺絲 (M2_L6 TW20060-2) x1 |
底層零件盤 | Z 箱 F 袋 | Z 箱 F 袋 | 配件收納盒 |
4號螺絲 (M2_L6 MW20060) x1 |
配件收納盒 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
脖子骨架 (身體端) 組裝｜步驟說明 2

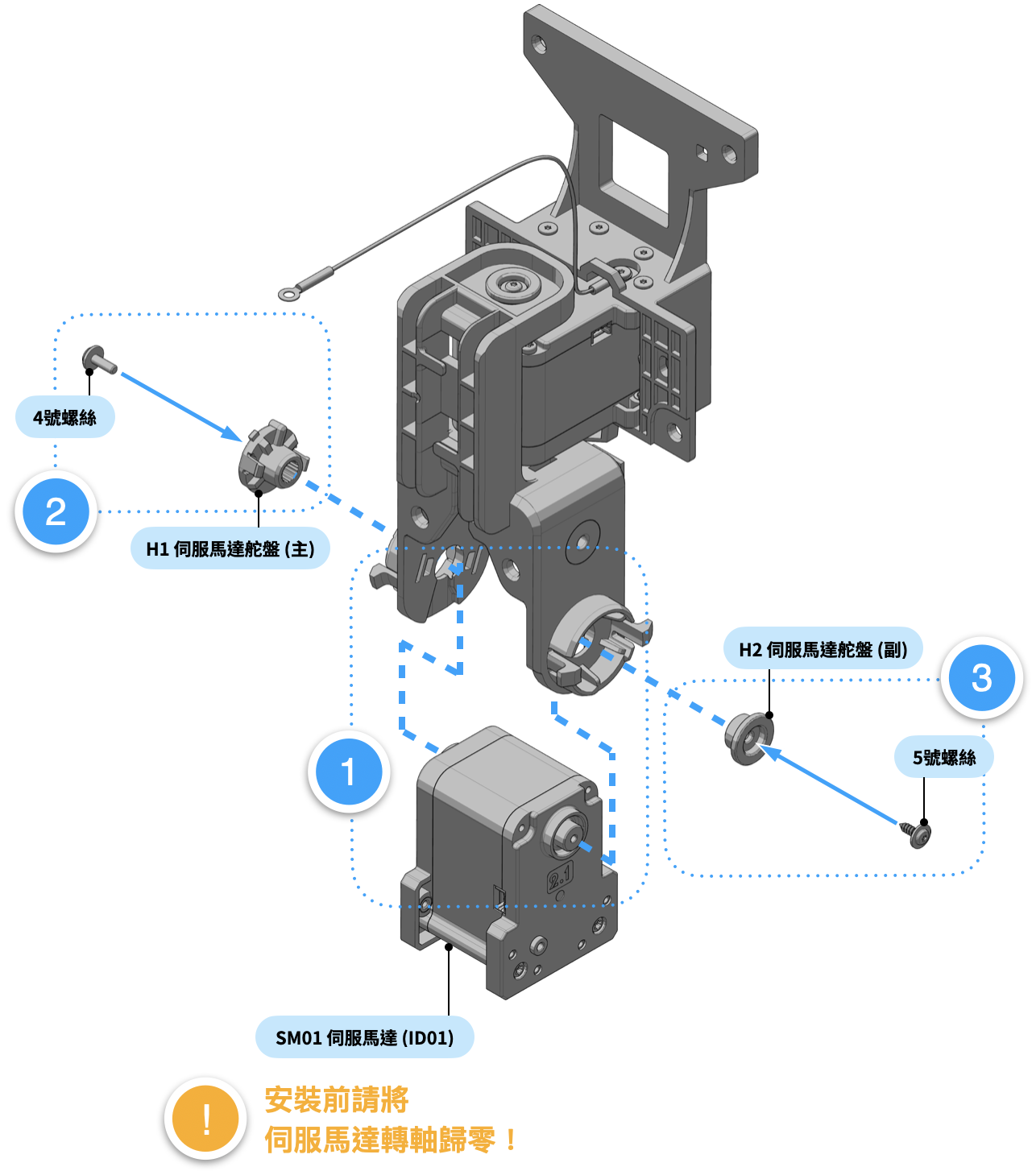

- 將**【SM01 伺服馬達 (ID01)】套入【F4 脖子骨架 (身體端)】**。 **⚠️ 安裝前，請將伺服馬達轉軸歸零！ 👉 如何歸零伺服馬達轉軸？ **
- 安裝**【H1 伺服馬達舵盤 (主)】並鎖上【4號螺絲 (M2_L6 MW20060)】**。
- 翻面，安裝**【H2 伺服馬達舵盤 (副)】並鎖上【5號螺絲 (M2_L6 TW20060-2)】**。
完成圖
03-2 脖子骨架 (身體端) 組裝 -3
所需零件：
12號螺絲 (M2_L2.5 MM20025) x1 |
配件收納盒 |
連接線 10 NECK x1 |
連接線 11 NECK x1 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
脖子骨架 (身體端) 組裝｜步驟說明 3
- 將**【連接線 11 NECK】用【12號螺絲 (M2_L2.5 MM20025)】鎖在【SM01 伺服馬達 (ID01)】**上。 ⚠️ 注意：連接線固定時的方向。 ⚠️ 注意：【連接線 11 NECK】為觸控感應所用，請務必鎖緊，否則會造成觸控感應不良。
- 用**【連接線 10 NECK】連接【SM01 伺服馬達 (ID01)】與【SM02 伺服馬達 (ID02)】**。 ⚠️ 注意：伺服馬達兩側都有插孔，請參照圖片，不要插錯。

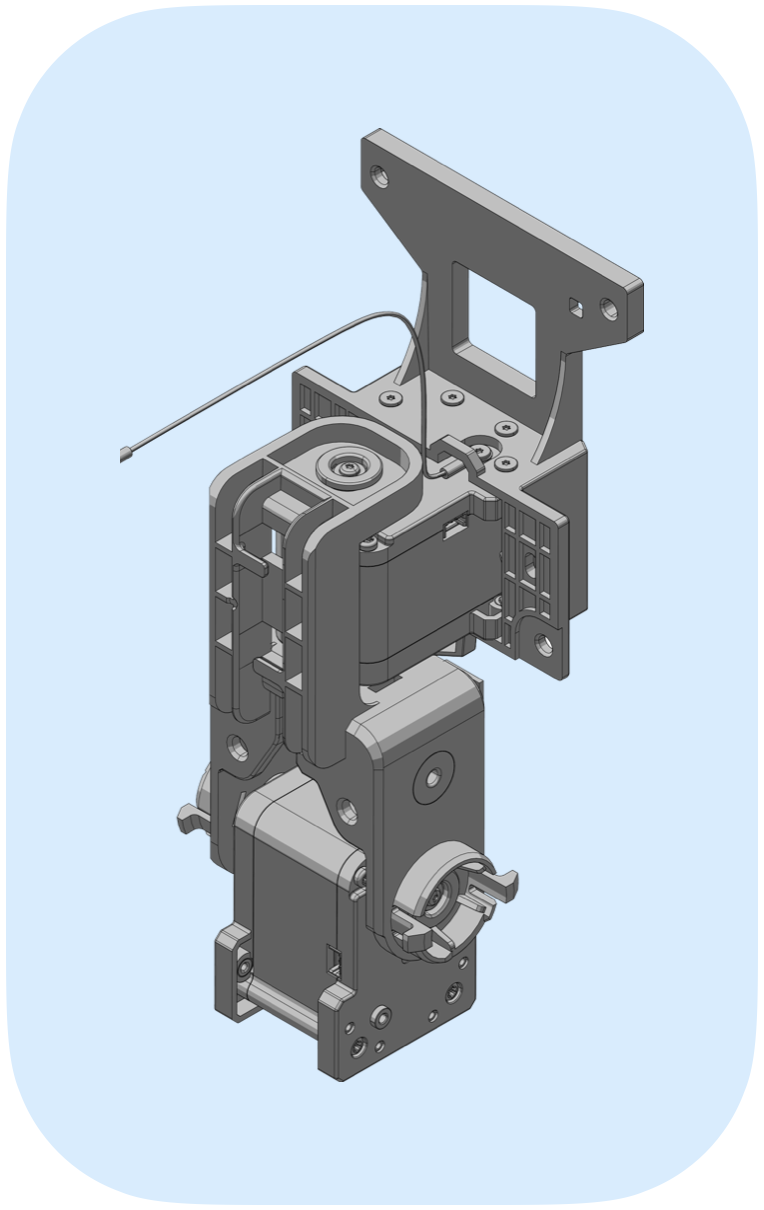

- 完成脖子組合件！
完成圖

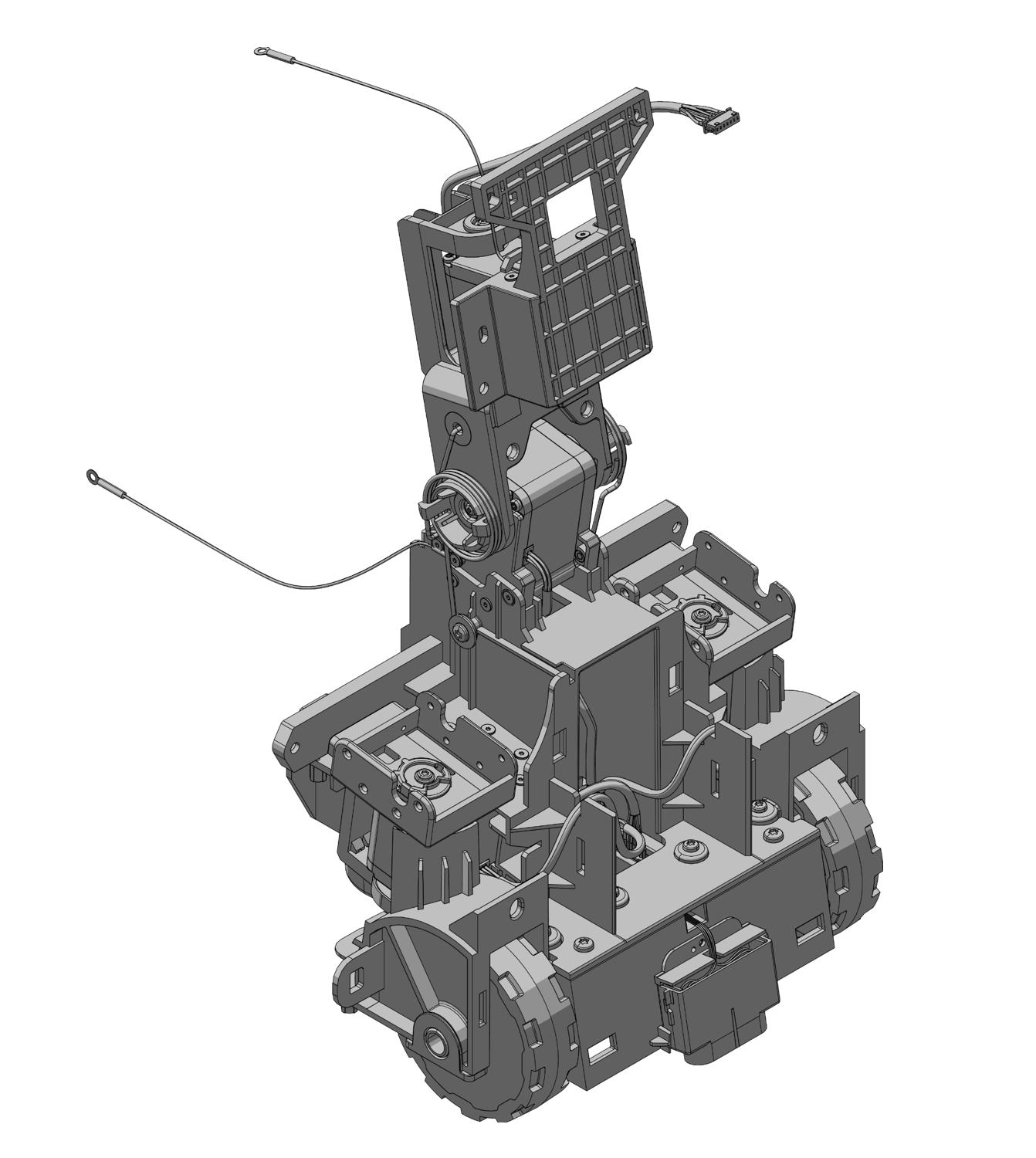

03-3 安裝脖子組合件 -1
所需零件：
脖子組合件 x1 | 身體組合件 x1 | 9號螺絲 (M2_L6 MM20060) x8 |
配件收納盒 | ||
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
脖子組合件組裝｜步驟說明

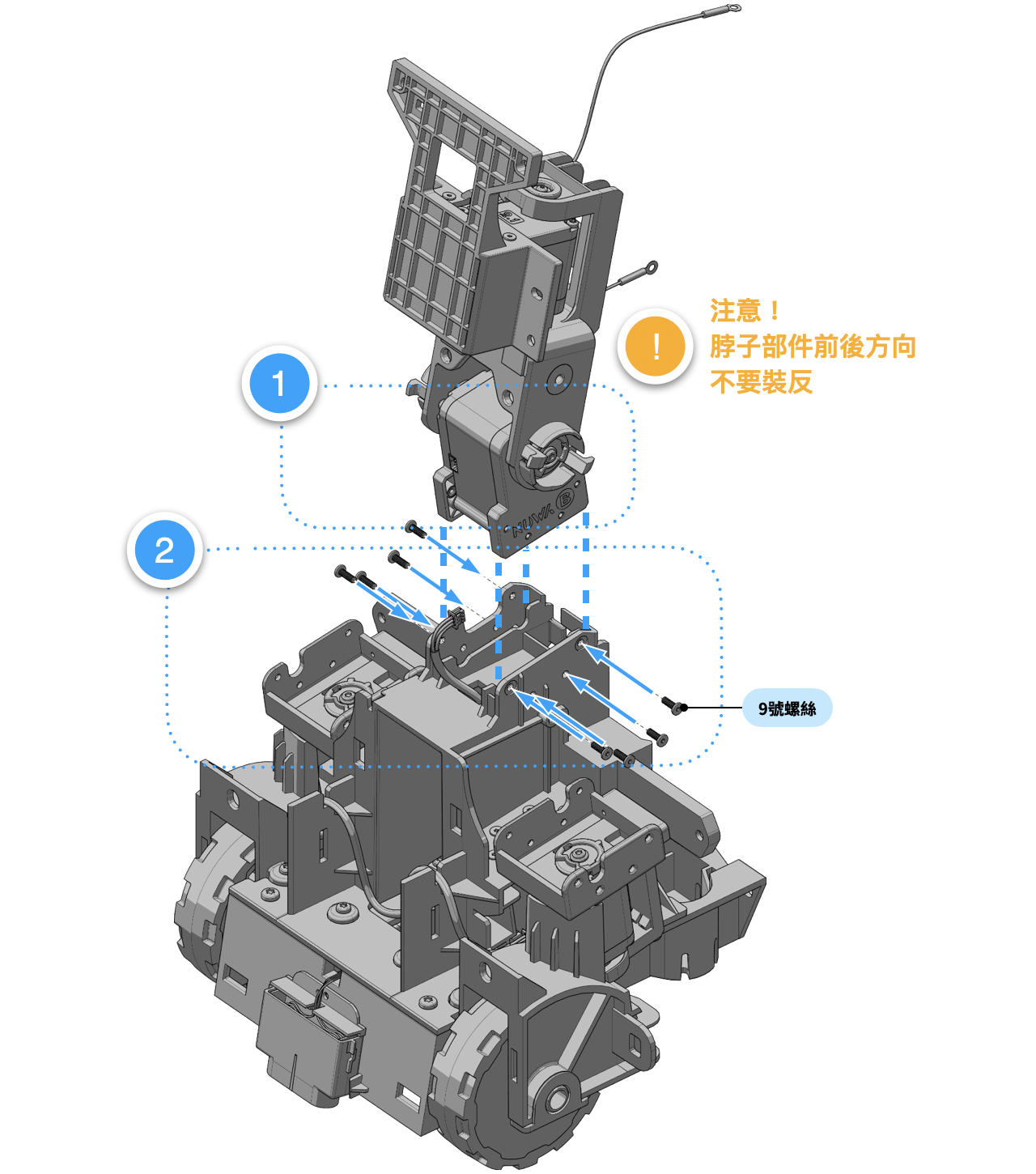

- 將**【脖子組合件】之【SM01 伺服馬達 (ID01)】安裝於【身體組合件】**上方對應位置。 ⚠️ 注意：脖子組合件的前後方向，請勿錯置。2. 用**【9號螺絲 (M2_L6 MM20060)】**鎖上固定，共 8 顆。
03-3 安裝脖子組合件 -2
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
脖子組合件連接線組裝｜步驟說明

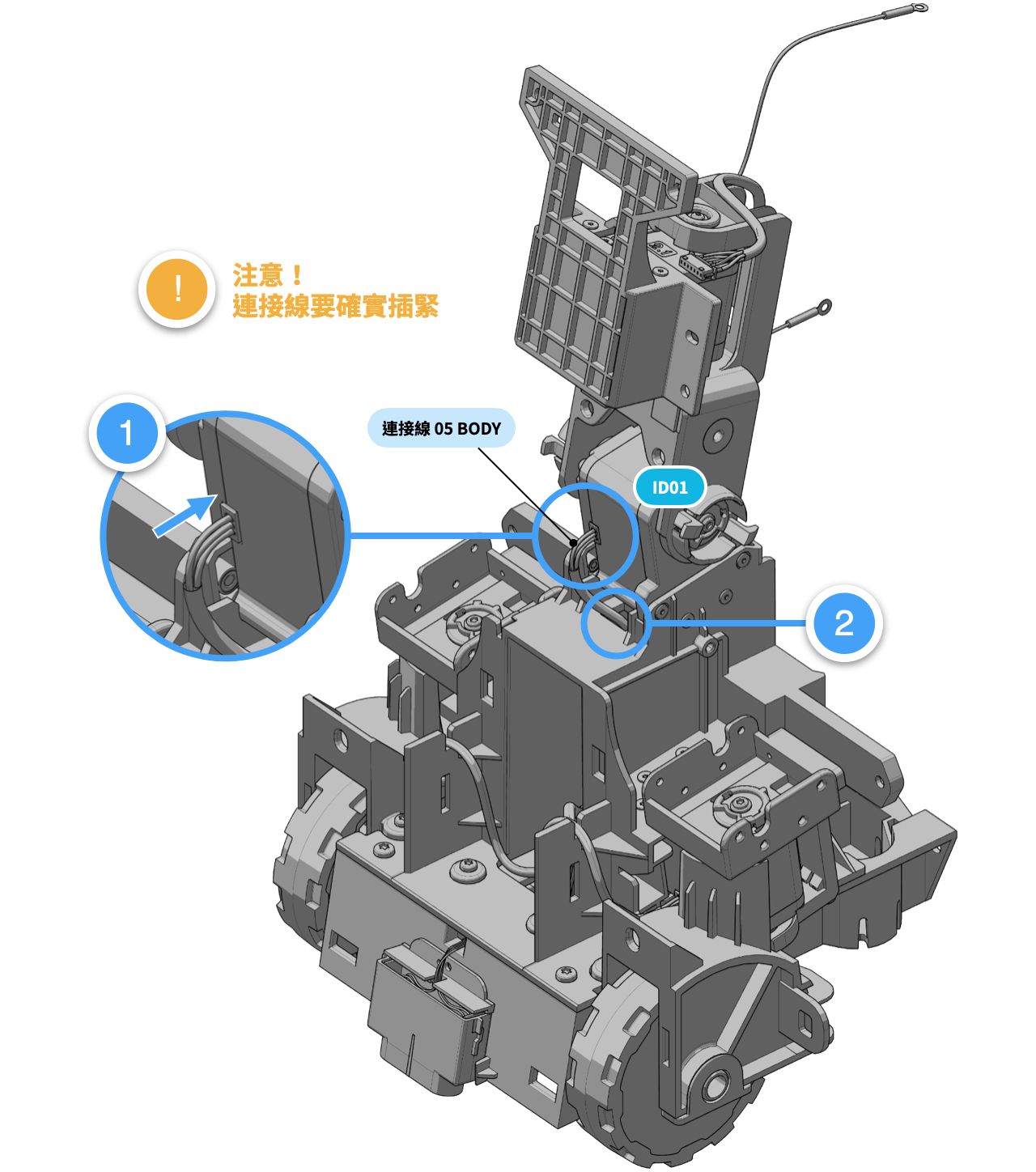

- 將**【連接線 05 BODY】接上【SM01 伺服馬達 (ID01)】**的 3 pin 插座。
- 連接線多餘的線段，可以拉回至身體部位收納。 ⚠️ 注意：連接線要確實插緊。
03-4 安裝脖子彈簧 (右)
所需零件：

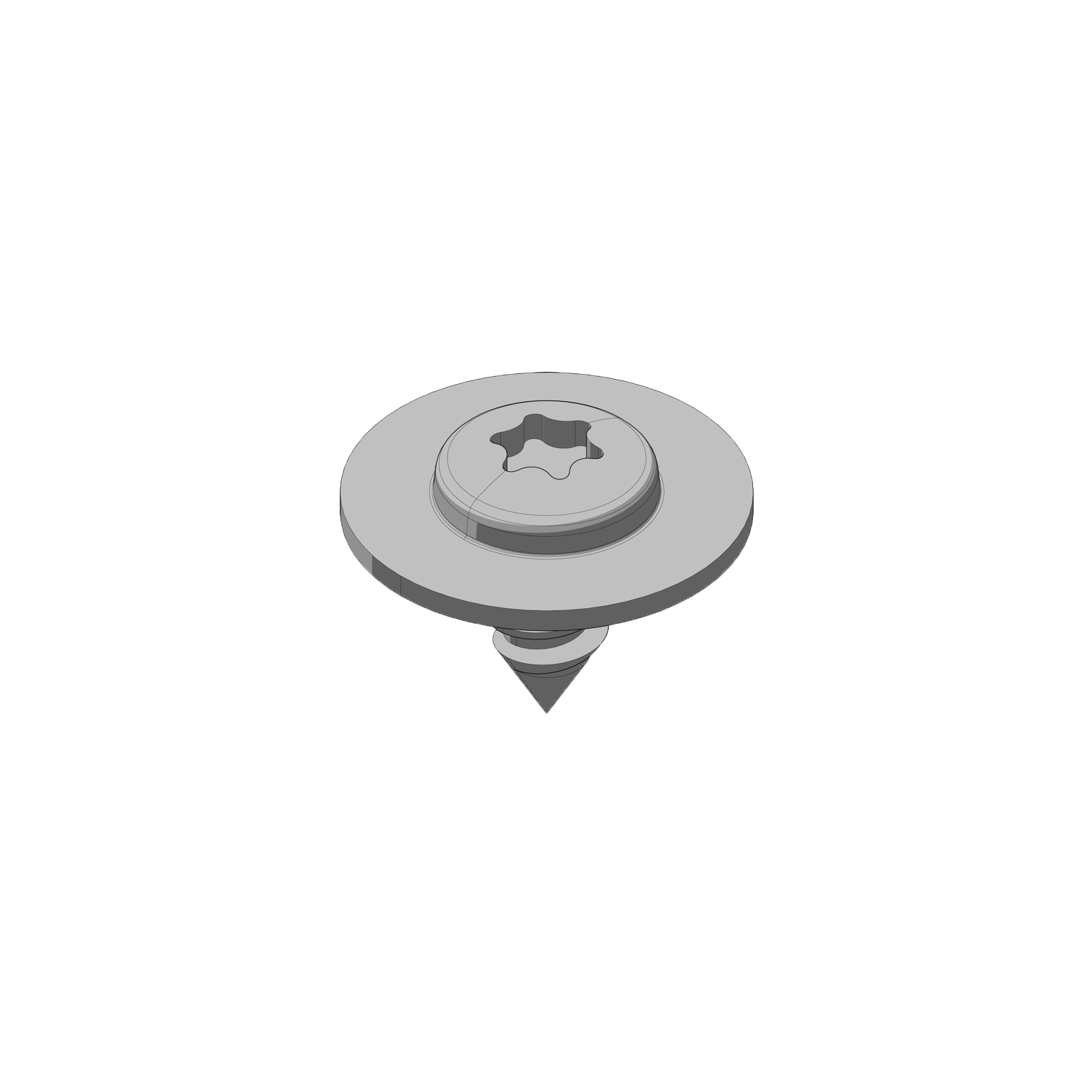

SP01 脖子彈簧 (右) x1 | 1-1號螺絲 (M3_L6 TW30060) x1 |
Z 箱 F 袋 （直角狀彈簧） | 配件收納盒 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
安裝脖子彈簧 (右)｜步驟說明

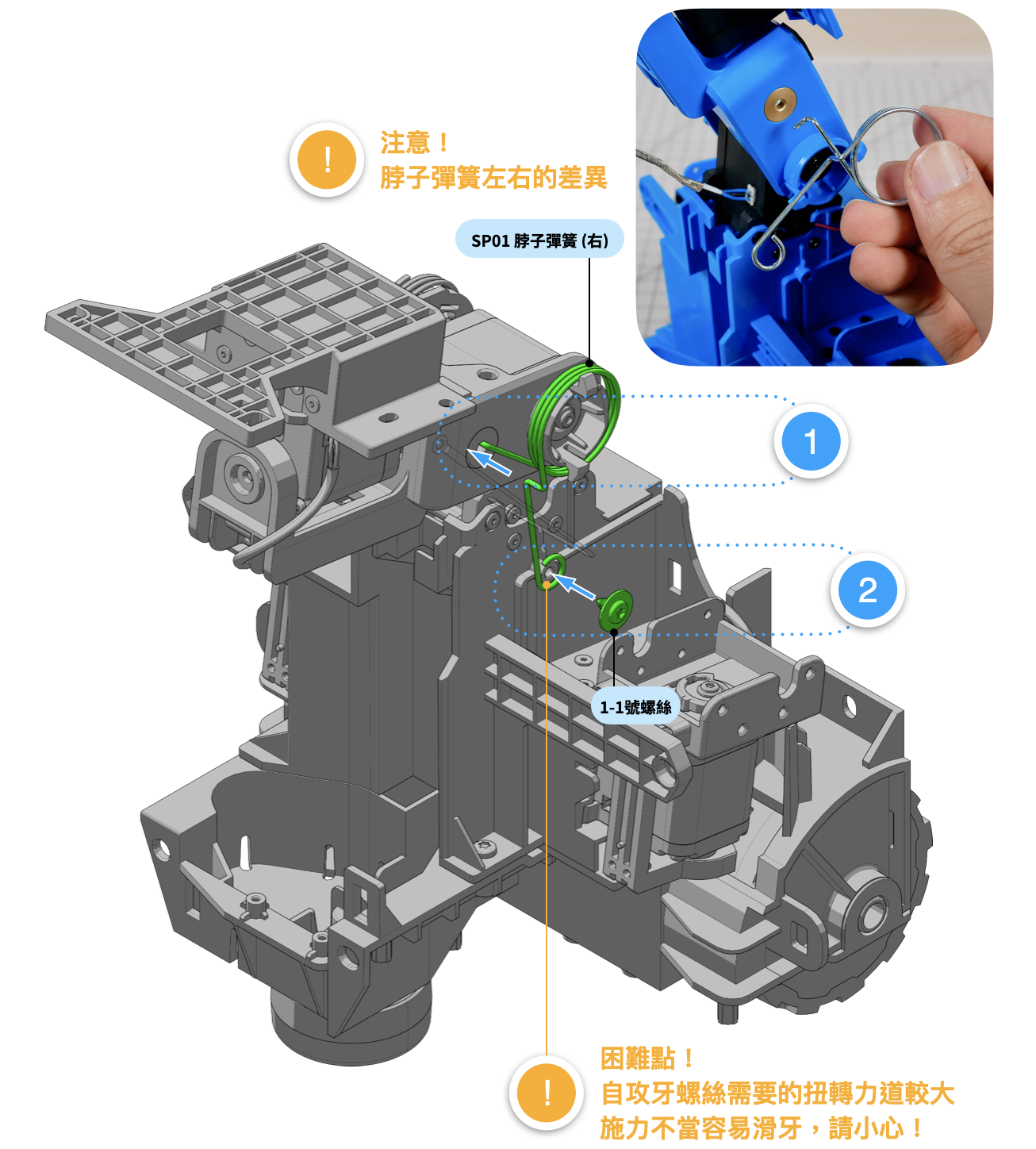

- 將**【SP01 脖子彈簧 (右)】**尖頭端插入脖子固定孔，並將彈簧卡入對應位置固定。 ⚠️ 注意：脖子彈簧左右的差異。
- 稍微施力扳動，將**【SP01 脖子彈簧 (右)】圓頭端套在下方身體鎖孔凸出處，用【1-1號螺絲** **(M3_L6 TW30060)】**鎖上。 ⚠️ 困難點：自攻牙螺絲需要的扭轉力道較大，施力不當容易滑牙，請小心。
03-5 安裝脖子彈簧 (左)
所需零件：
SP02 脖子彈簧 (左) x1 | 1-1號螺絲 (M3_L6 TW30060) x1 |
Z 箱 F 袋 | 配件收納盒 |
如教學影片未出現於上方位置，請重新整理頁面，或是點選下方的 youtube 連結：
安裝脖子彈簧 (左)｜步驟說明

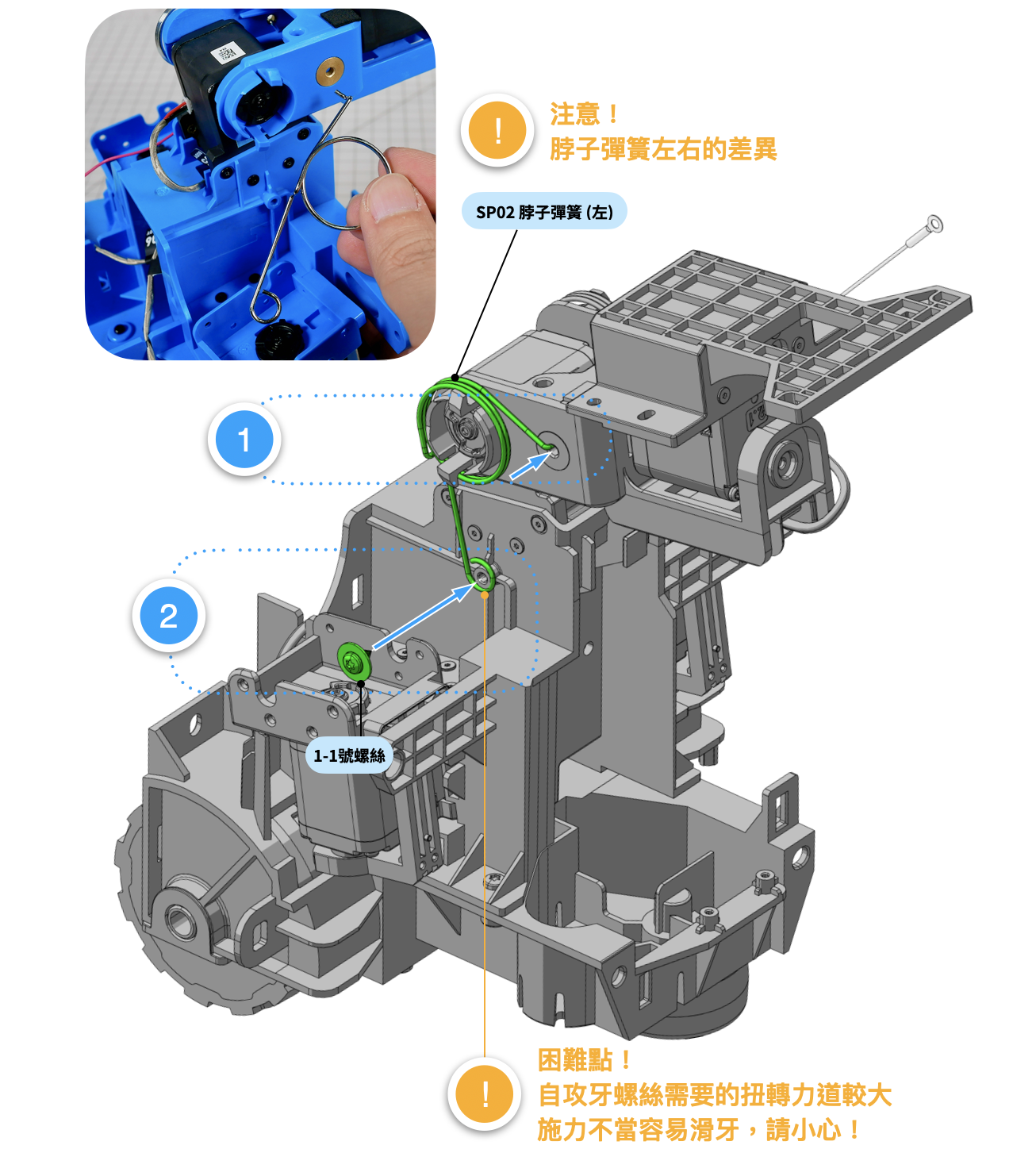

- 將**【SP02 脖子彈簧 (左)】**尖頭端插入脖子固定孔，並將彈簧卡入對應位置固定。 ⚠️ 注意：脖子彈簧左右的差異。
- 稍微施力扳動，將**【SP02 脖子彈簧 (左)】圓頭端套在下方身體鎖孔凸出處，用【1-1號螺絲 (M3_L6 TW30060)】**鎖上。 ⚠️ 困難點：自攻牙螺絲需要的扭轉力道較大，施力不當容易滑牙，請小心。
